StarLine A95, B95, D95, E95, A65, B65, Е65
144
Если сервисная кнопка будет нажата более 3 раз или если в
течение 5 секунд после входа в подпункт меню значение
параметра не будет установлено, то система выдаст 4 коротких
звуковых сигнала и вернется в меню выбранного пункта.
5. Для перехода к программированию следующего параметра
повторите действия, изложенные в пп. 2..4, с выбором пункта меню и
изменением его состояния.

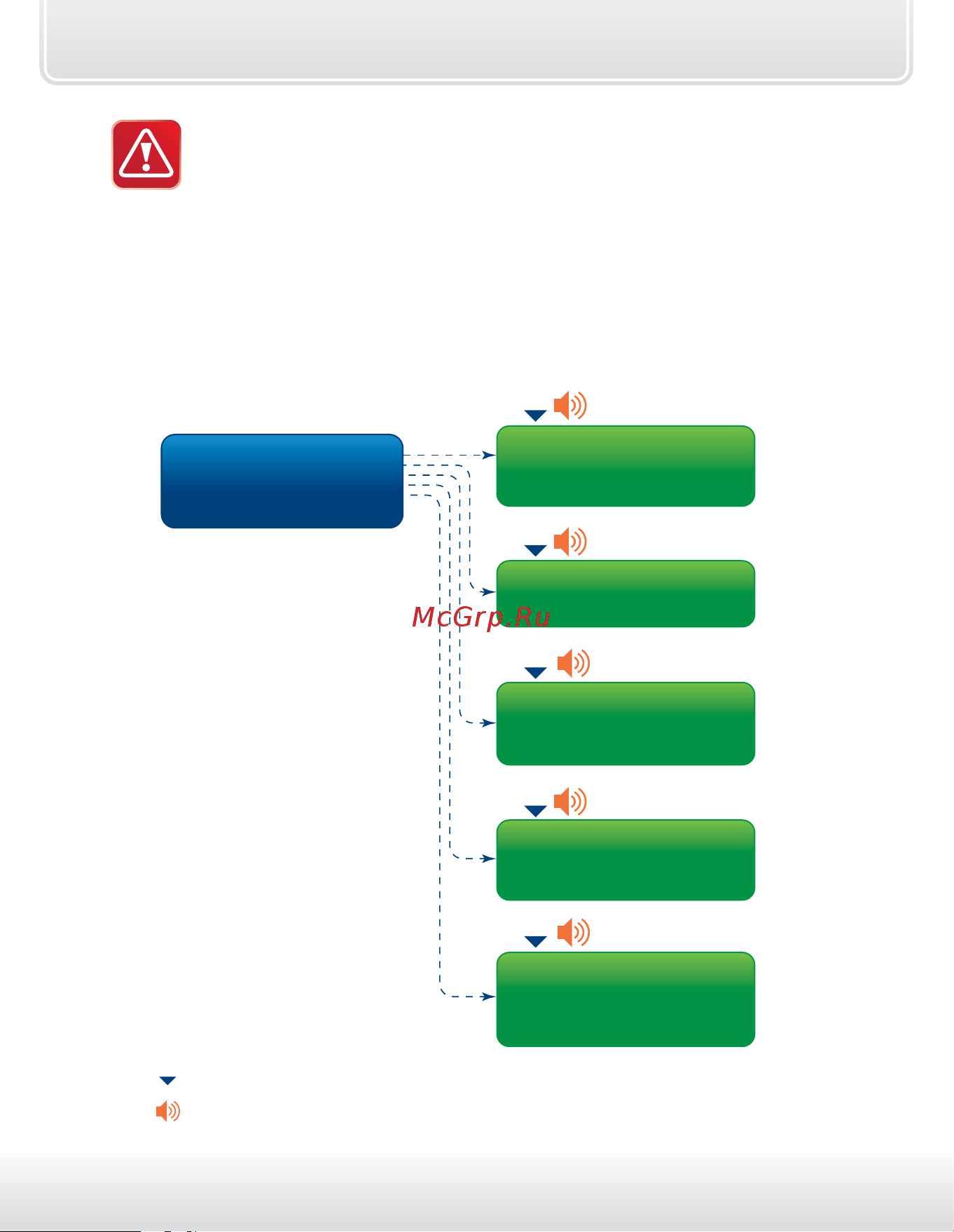

Структура меню программирования
CAN и LIN интерфейсов
Вход в режим
программирования,
стр. 141
Раздел 2
Статусные функции, стр. 146
Раздел 1
Выбор номера автомобиля,
стр. 142, 145
Раздел 3
Управляющие функции,
стр. 148
Раздел 5
Сброс настроек
на заводские установки,
стр. 151
Раздел 4
Дополнительные функции,
стр. 150
1
2
3
4
5
- количество нажатий сервисной кнопки
Пояснение:
1
- количество и длительность звуковой индикации
1 короткий
2 коротких
3 коротких
4 коротких
5 коротких
1 короткий
