инструкция по установке
41
Подключение приемопередатчика (антенного
модуля) и настройка датчика удара и наклона
Модуль приемопередатчика с антенной подключается к 5-контактному
разъему X8 с помощью кабеля, входящего в комплект поставки
комплекса. Рекомендации по размещению см. на стр. 12.

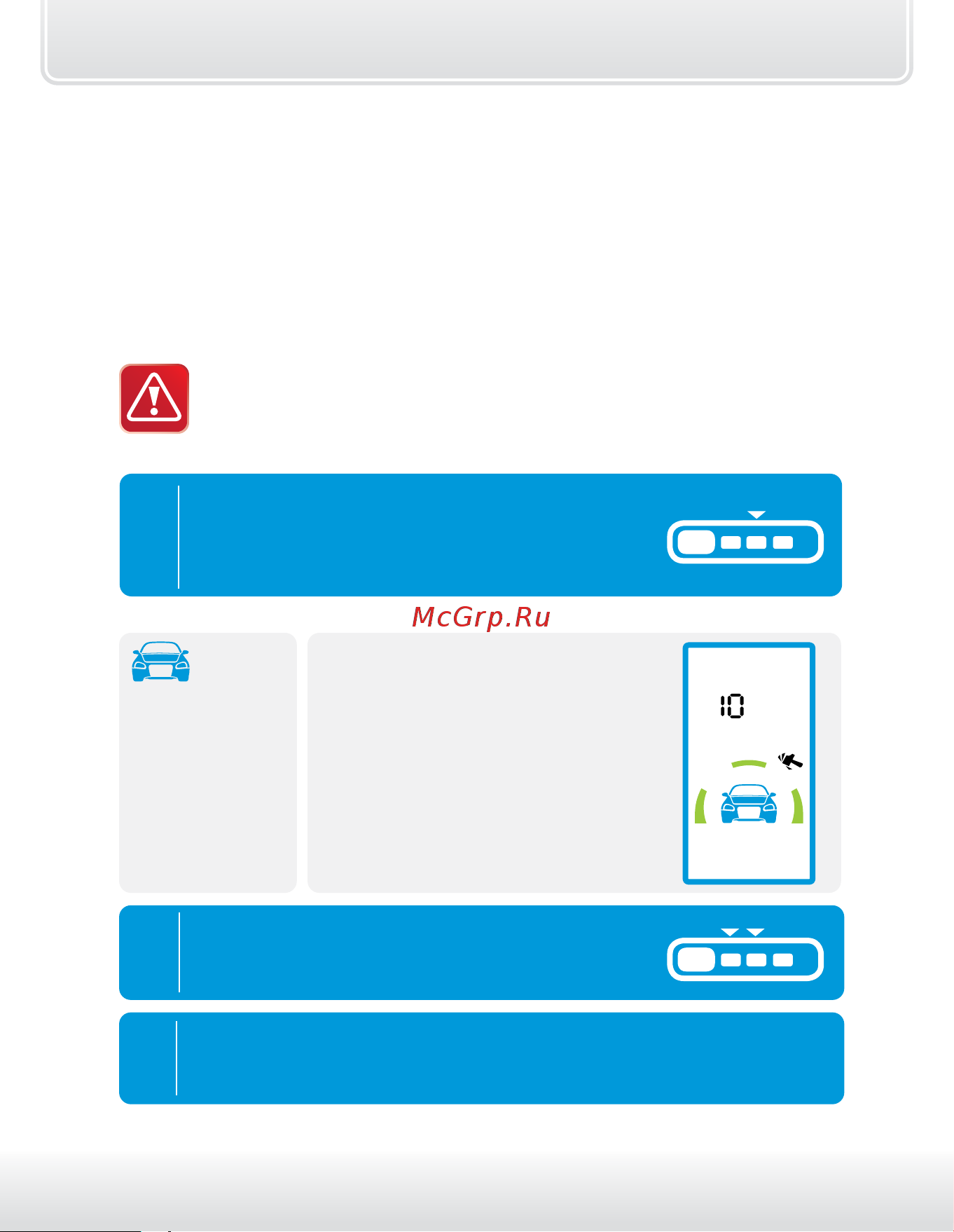

Настройка чувствительности датчика удара
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности предупредительного и
тревожного уровней датчика удара соответствует значение 14.
Минимальной чувствительности соответствует – 01. Значение
0 отключает соответствующий уровень датчика удара.
• 3 световых
сигнала;
• 2 сигнала
сирены.
• мелодичный сигнал;
• появится индикация
предупредительного
уровня
датчика удара
(заводское значение
10).
1
При выключенном режиме охраны
и выключенном зажигании нажмите
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелокавтомобиль
2
Короткими нажатиями кнопок 2 или 3
установите необходимое значение
чувствительности.
4
Короткими нажатиями кнопок 2 или 3
установите необходимое значение
чувствительности.
