инструкция по установке
21
Подключение к системе центрального запирания
Если в Вашем автомобиле управление ЦЗ возможно через CAN
интерфейс, то каких-либо дополнительных подключений не
потребуется*.
Если активен альтернативный выход управления ЦЗ (зеленый провод
разъема Х5), то возможно
использовать его.
Если управление ЦЗ невозможно ни через CAN интерфейс, ни
альтернативным способом, то используйте классические схемы,
приведенные далее.
Управляющие функции 2 и 3 CAN интерфейса при этом следует
выключить (см. стр. 148).
Слаботочное управление центральным замком
Д
ля классического слаботочного управления ЦЗ необходимо
использовать любые слаботочные доп. каналы и присвоить им

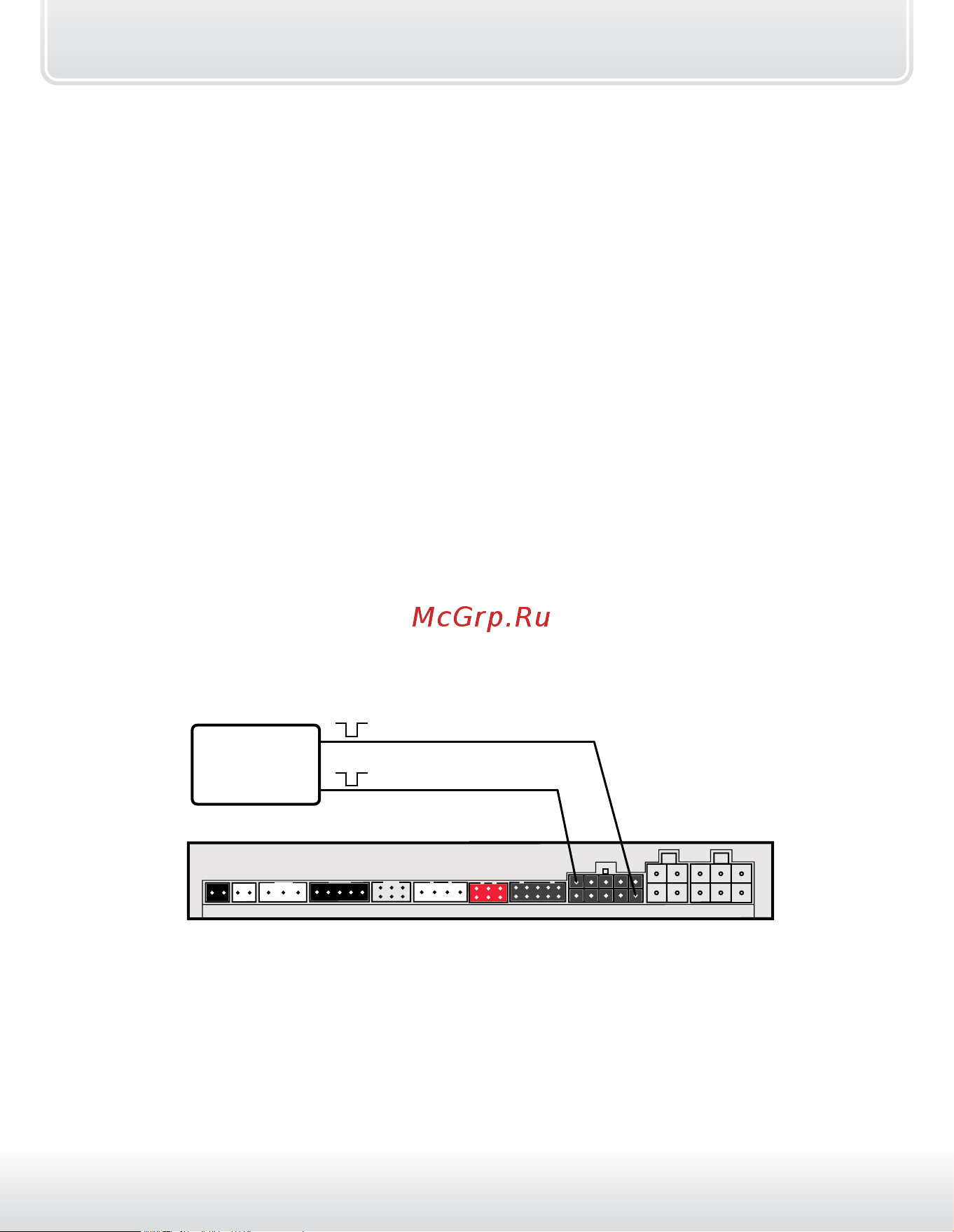

фиксированные настройки №1 и №2 (см. стр. 113). Ниже указана схема со
слаботочным управлением ЦЗ на примере использования доп. каналов
№4 и №5.
Х3
модуль ЦЗ
(или блок ВСМ)
черно-белый провод
(команда ”открыть”)
синий провод
(команда ”закрыть”)
* Для
комплексов StarLine
с установленным 2CAN или CAN+LIN модулем.
