инструкция по установке
31
Подключение звуковых сигналов

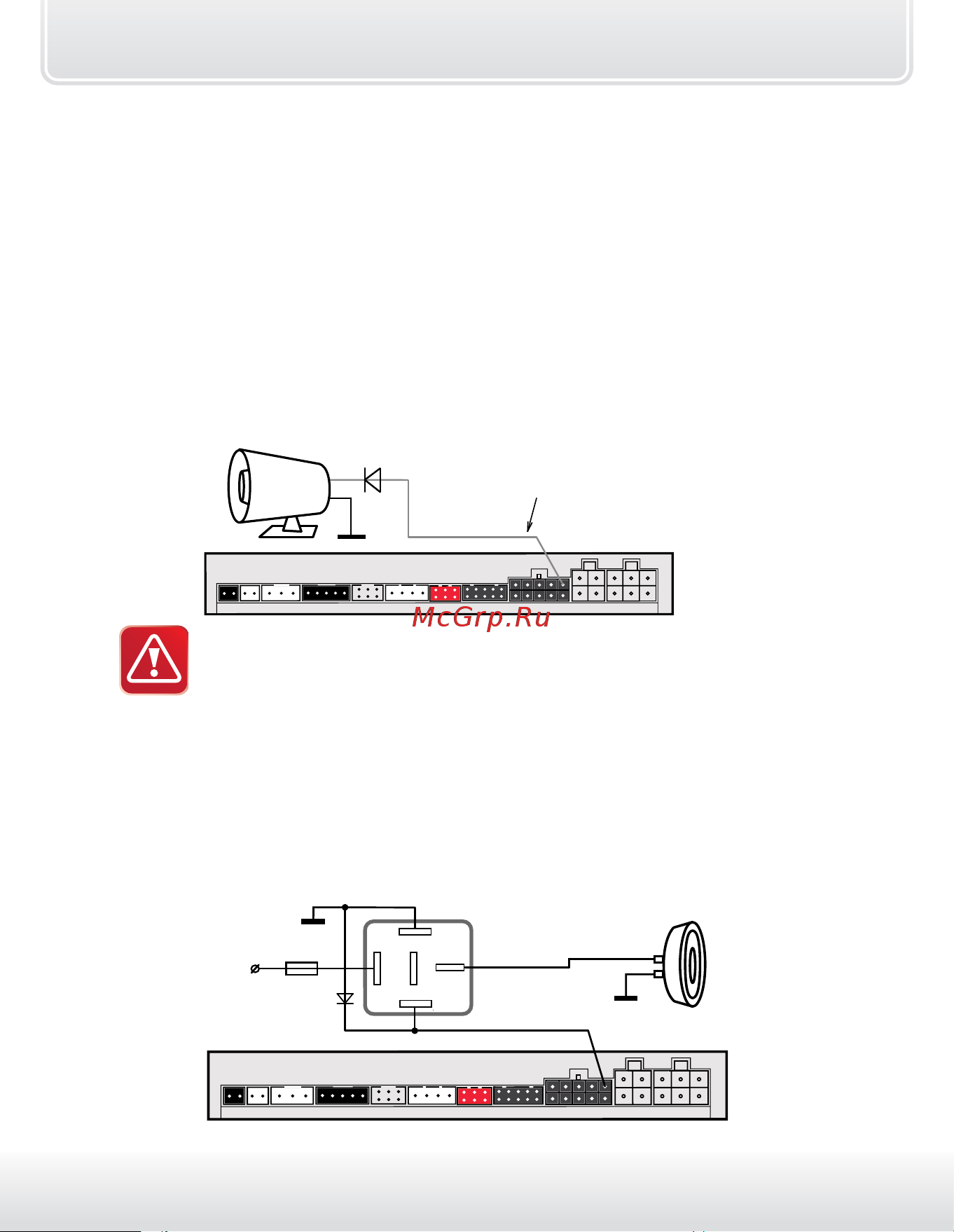

Для подключения звуковых сигналов используется серый провод
10 - контактного разъема Х3 – положительный выход управления.
При подключении обычной сирены данный выход подключите
напрямую к цепи питания сирены, функция 6 таб. №1 при этом должна
быть запрограммирована на вариант 1. В этом случае громкость
сигналов подтверждения (сигналов, которые звучат при включении
и выключении охраны) может быть отрегулирована в главном меню
программирования (см. стр. 107). Если сигналы сирены отсутствуют,
установите в цепь питания сирены дополнительный диод (рассчитанный
на ток потребления сирены), как показано на рисунке:
VD1
серый провод
Х3
Предельное допустимое
значение тока нагрузки - 2 А !
Регулировка громкости сигналов подтверждения возможна
только при выборе варианта 1 функции 6 таб. №1 (см. стр. 84).
При использовании автономной сирены серый провод
подключите к цепи управления сиреной. В цепь питания автономной
сирены рекомендуем устанавливать предохранитель 3 А. Регулировка
громкости сигналов подтверждения при использовании автономной
сирены невозможна!
Для подключения клаксона необходимо использовать дополнительное
реле, при этом для функции 6 таб. №1 следует выбрать вариант 2, 3, 4:
серый провод
VD1
86
30
85
87
87а
+12В
15 А
Х3
клаксон
(-)
(+)
