Tohatsu MFS 30 CW EPTL [12/68] Установка
![Tohatsu MFS 30 CW EPTL [12/68] Установка](/views2/1845502/page12/bgc.png)
6
3. УСТАНОВКА
∗ ВНИМАНИЕ
Большинство лодок распределяются по классам в зависимости от
максимально разрешенного количества лошадиных сил, это
отражено на сертификационной табличке на корпусе лодки. Не
устанавливайте на вашу лодку мотор, мощность которого
превышает данное максимальное значение. Если вы все же
сомневаетесь, обратитесь к вашему дилеру.
Не начинайте эксплуатацию подвесного мотора, пока он не
закреплен
на корпусе лодки в соответствии в приведенными ниже
инструкциями.

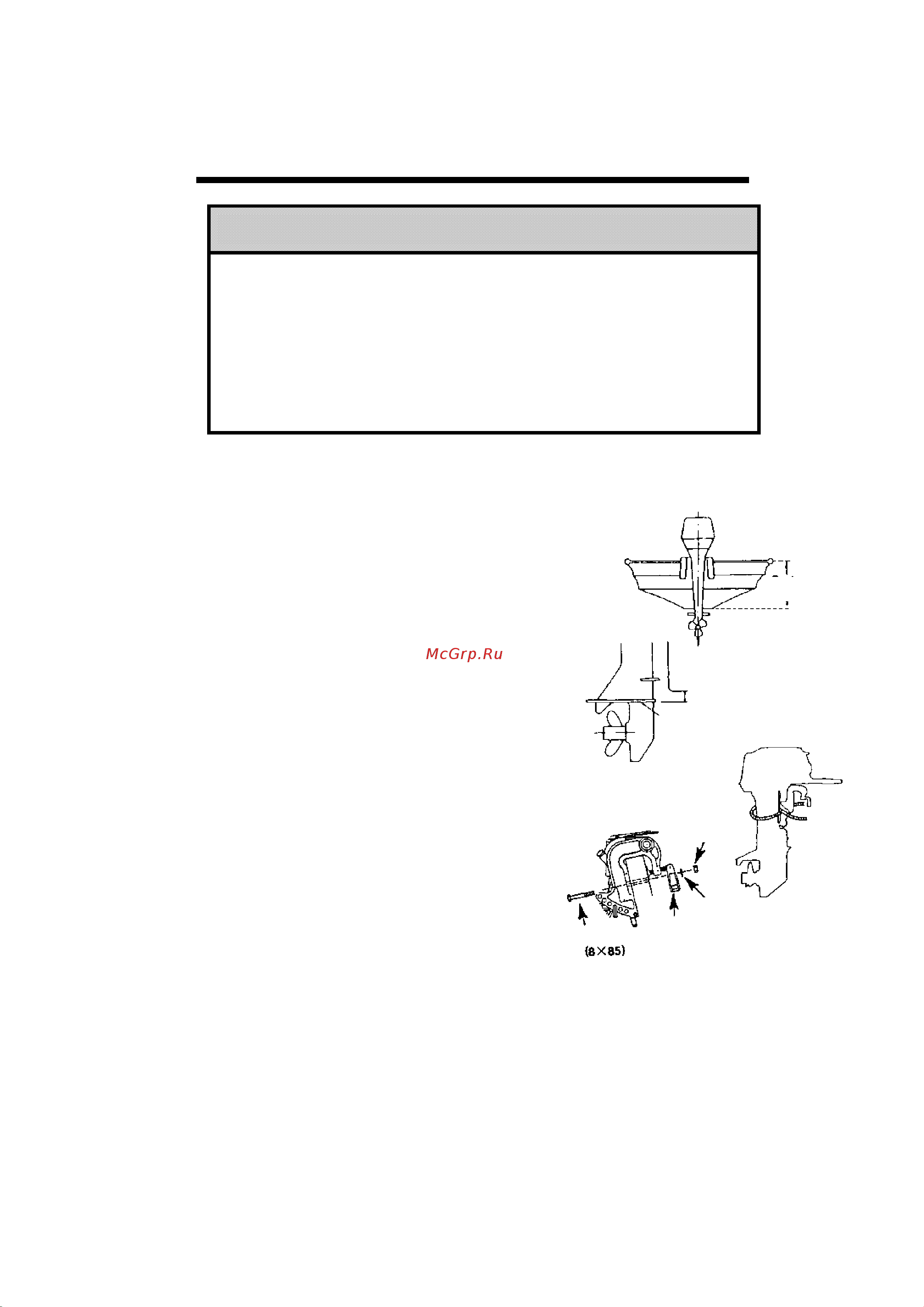

3-1. Установка мотора на лодку
(1) Положение . . . выше линии киля
0 Расположите мотор по центру лодки.
(Рис. 1)
(2) Выравнивание транца
Убедитесь, что антивентиляционная
пластина мотора находится на 5-25 мм
(0,2-1 дюйм) ниже, чем нижнее окончание
транца. (Рис. 2) Если это невозможно
вследствие формы нижней части вашей
лодки, обратитесь к дилеру.
Модели MF/EF/EP
(3) A: Чтобы закрепить мотор на лодке,
затяните зажимные винты путем
поворота их ручек. Кроме этого,
используйте болты, чтобы закрепить
консоли мотора на доске транца.
Привяжите мотор веревкой, чтобы не
дать ему упасть в воду. (Рис. 3)
Центр лодки
Транец
лодки
Рис. 1
Нижняя часть корпуса
5-25 мм
(0,2-1 дюйм)
А
нтивентиляционная пластина
Рис. 2
Рис. 3
Гайка
Шайба
Зажимной
винт
Болт
