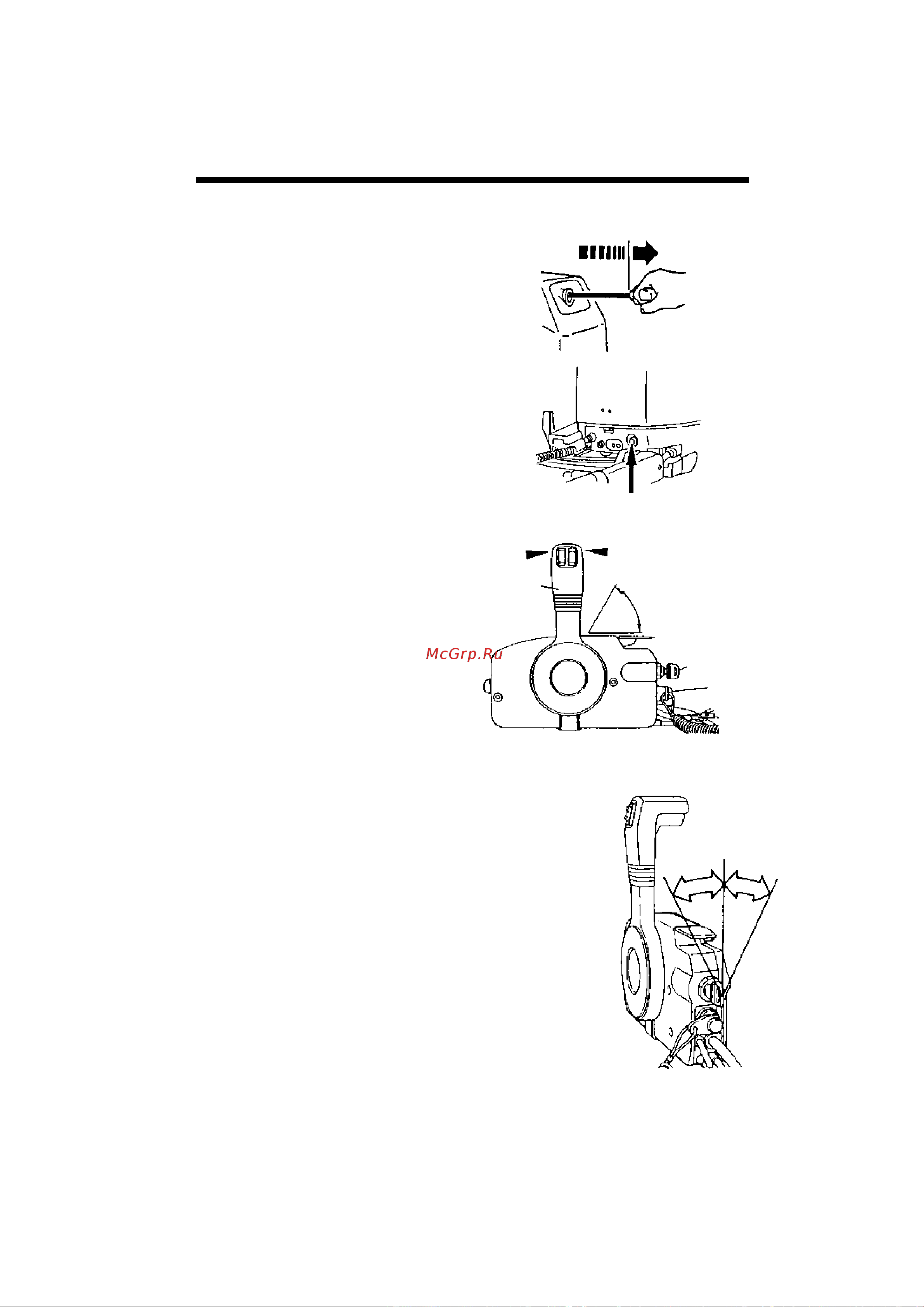

Модели MF и MFG
Двигатель оснащен механизмом
снятия давления.
( Медленно потяните за ручку
стартера, пока не почувствуете
зацепление, продолжайте
тянуть, пока не почувствуете
меньшее сопротивление. Затем
быстро дерните ручку. При
необходимости повторите,
пока двигатель не запустится.
Модели EF/EFG и EFT
( Нажмите на кнопку пускового
переключателя.
) Отпустите кнопку,
когда двигатель
заведется.
Модели EP и EPT
& Установите рычаг
переключения передач
в положение «N»
(Neutral/Нейтраль).
∋ Не поднимайте рычаг прогрева на нейтрали
при запуске двигателя.
Установите рычаг переключения передач
в положение «N» (Neutral/Нейтраль). Не
поднимайте рычаг холостого хода при
запуске двигателя.
( Поверните ключ зажигания в положение
«ЗАПУСК» (“START”).
) Отпустите ключ, когда двигатель заведется.
Ключ вернется в исходное положение
автоматически.
Медленно
Быстро
Нейтраль (N)
Рукоятка (рычаг)
управления
Полностью
открыта
Полностью закрыта
Рычаг холостого хода
Главный ключ
зажигания
Аварийный
выключатель
ВЫКЛ.
ВКЛ.
ЗАПУСК
