2
6

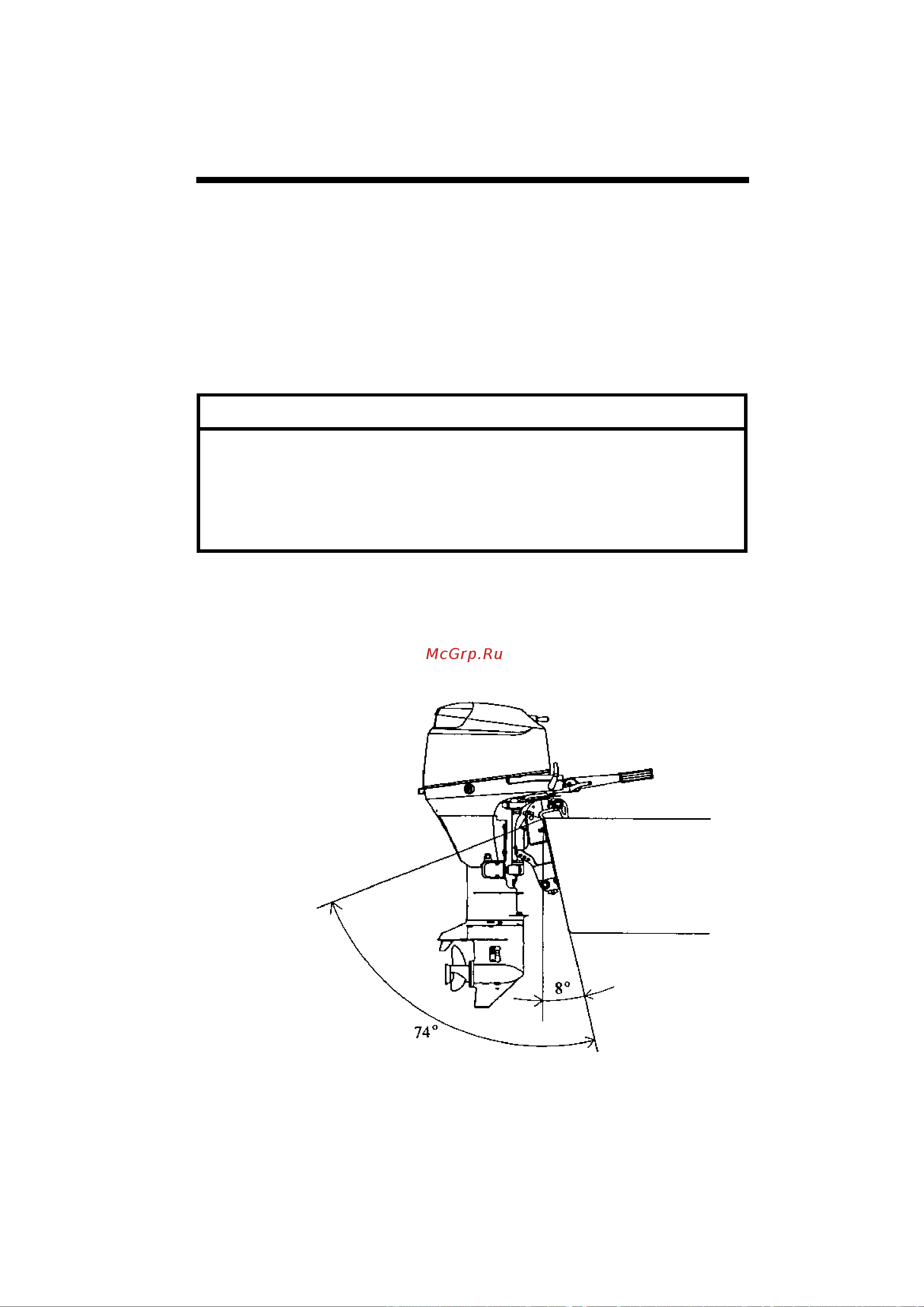

Модели EFP и EPT
Функция гидравлического подъема позволяет поднимать и опускать
мотор при помощи электрического привода. Она может использоваться
для регулировки трима и подъема мотора, когда мотор используется в
условиях малой нагрузки. В данном случае его можно настроить на
желаемый угол трима в зависимости от формы транца, скоростей
глиссирования и нагрузки. Следует обязательно правильно
отрегулировать угол трима. Неправильная регулировка приведет к
раскачиванию лодки, ухудшению рабочих характеристик мотора и
может вызвать потерю управления лодкой.
∗ ОСТОРОЖНО
Система подъема и трима может быть настроена на любой
угол трима. Следует, однако, избегать плавания с мотором,
наклоненным на угол, соответствующий диапазону подъема.
При такой эксплуатации лодки воздух может попасть в систему
водяного охлаждения мотора, что приведет к перегреву.
■ Как пользоваться измерителем угла трима (опция):
Как только будет установлен необходимый угол трима, следует
записать показания измерителя трима и сохранить их для
использования в будущем.
