45
3) Проверка и заливка масла в гидравлическую систему
подъема и трима.

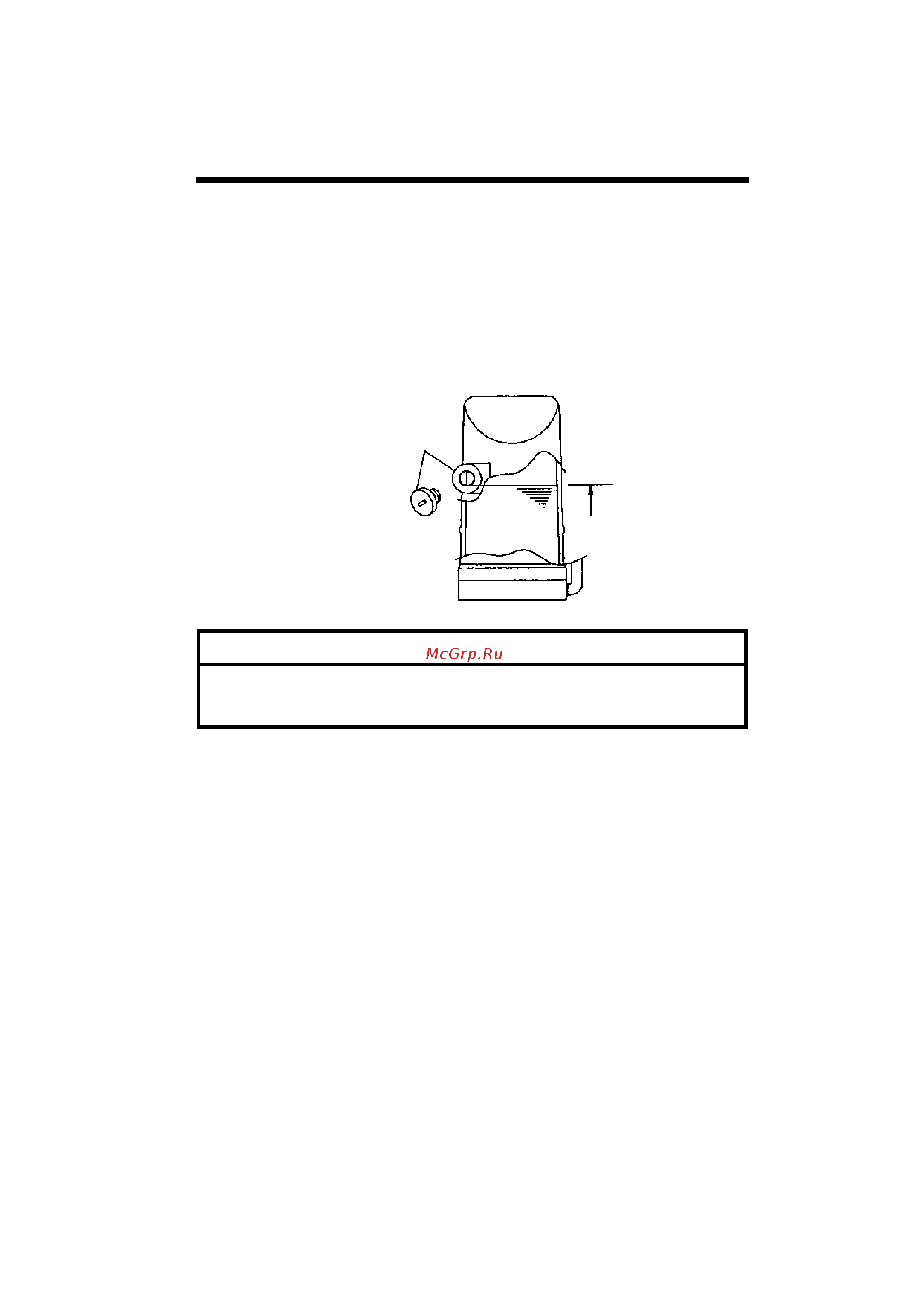

∀ Проверьте уровень масла в емкости, когда емкость находится в
вертикальном положении, как показано на рисунке справа.
Наклоните мотор вверх, чтобы проверить уровень масла в
резервуаре.
Снимите крышку емкости, поворачивая ее против часовой стрелки,
а затем проверьте, достигает ли уровень масла нижней отметки на
отверстии для заглушки.
∗ ОСТОРОЖНО
Нельзя полностью вывинчивать заглушку отверстия для масла,
когда мотор наклонен вниз. Масло под давлением в емкости
может вырваться наружу.
Крышка
емкости
масла
Уровень
масла
