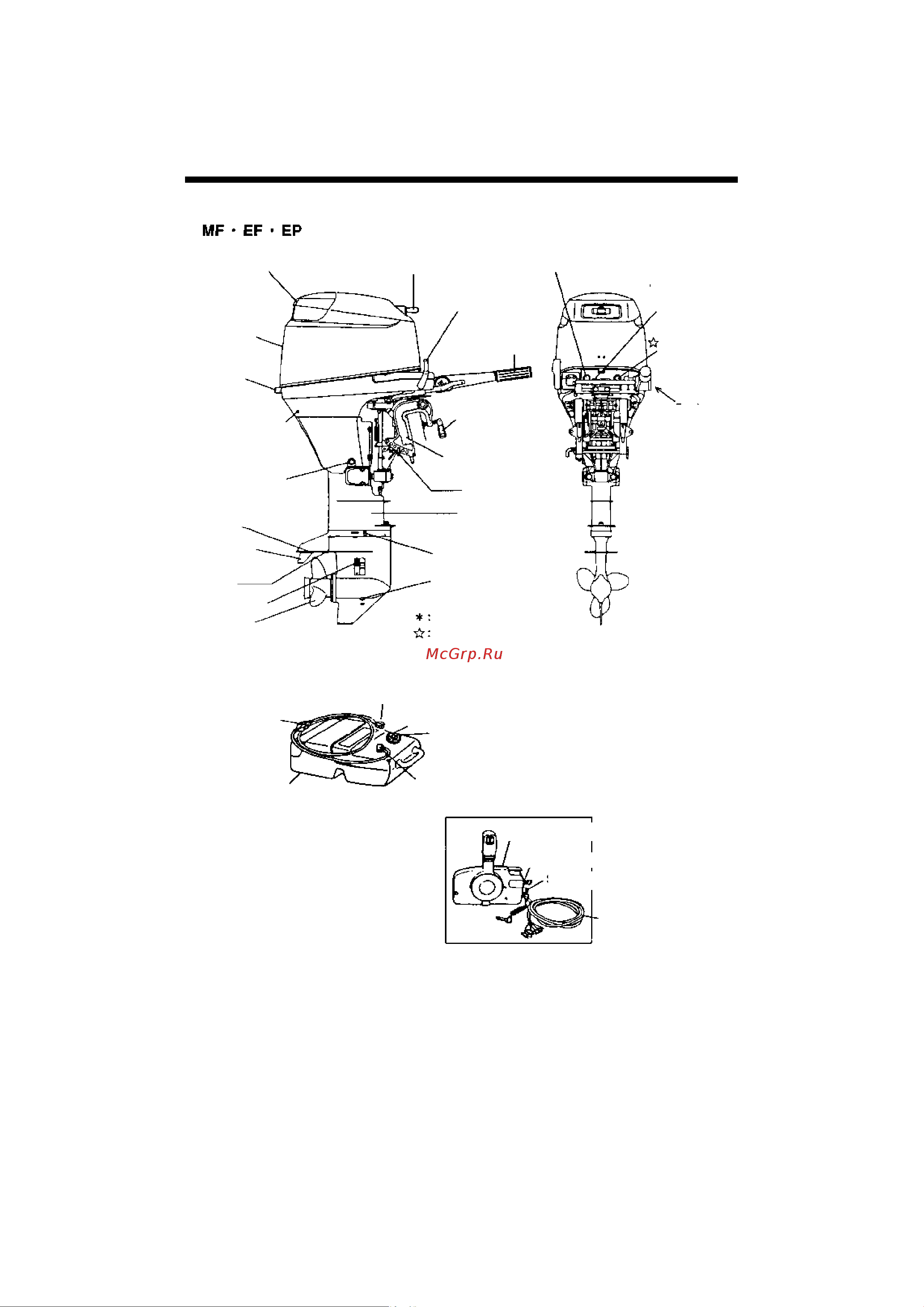

2. НАЗВАНИЯ ДЕТАЛЕЙ
Ручка для
подъема мотора
Верхняя часть
корпуса
Нижняя часть
корпуса
Отверстие для
охлаждающей воды
Заслонка
маслоспускного
отверстия
А
нтивентиляционная
пластина
Триммер
Подводный
во
д
озабо
р
Водозабор
Винт
Заливочная
г
ру
ша
Топливный бак
Топливный соединитель
Крышка топливного бака
Винт воздухозаборника
Топливоприемный патрубок
Ручка стартера
* Рычаг
переключения
пе
р
едач
* Рукоятка
дроссельной
заслонки
Зажимной винт
Упор фиксации
мотора
Фиксирующий шток
Корпус ведущего
вала
Пробка для слива
масла
(
ве
р
хняя
)
Пробка для слива масла
(нижняя)
Только у MF и EF
Только у EF
А
варийный
выключатель
Сигнальная лампа
Пусковой
переключатель
Топливный
соединитель
Блок дистанционного управления
Главный переключатель
А
варийный выключатель
Жгут кабелей
Только у EP
