31
(3) Плавание по мелководью
∗ ВНИМАНИЕ
При плаваньи по мелководью будьте осторожны и не допускайте
попадания рук между шарнирной и кормовой консолями.
Опускайте мотор вниз медленно.

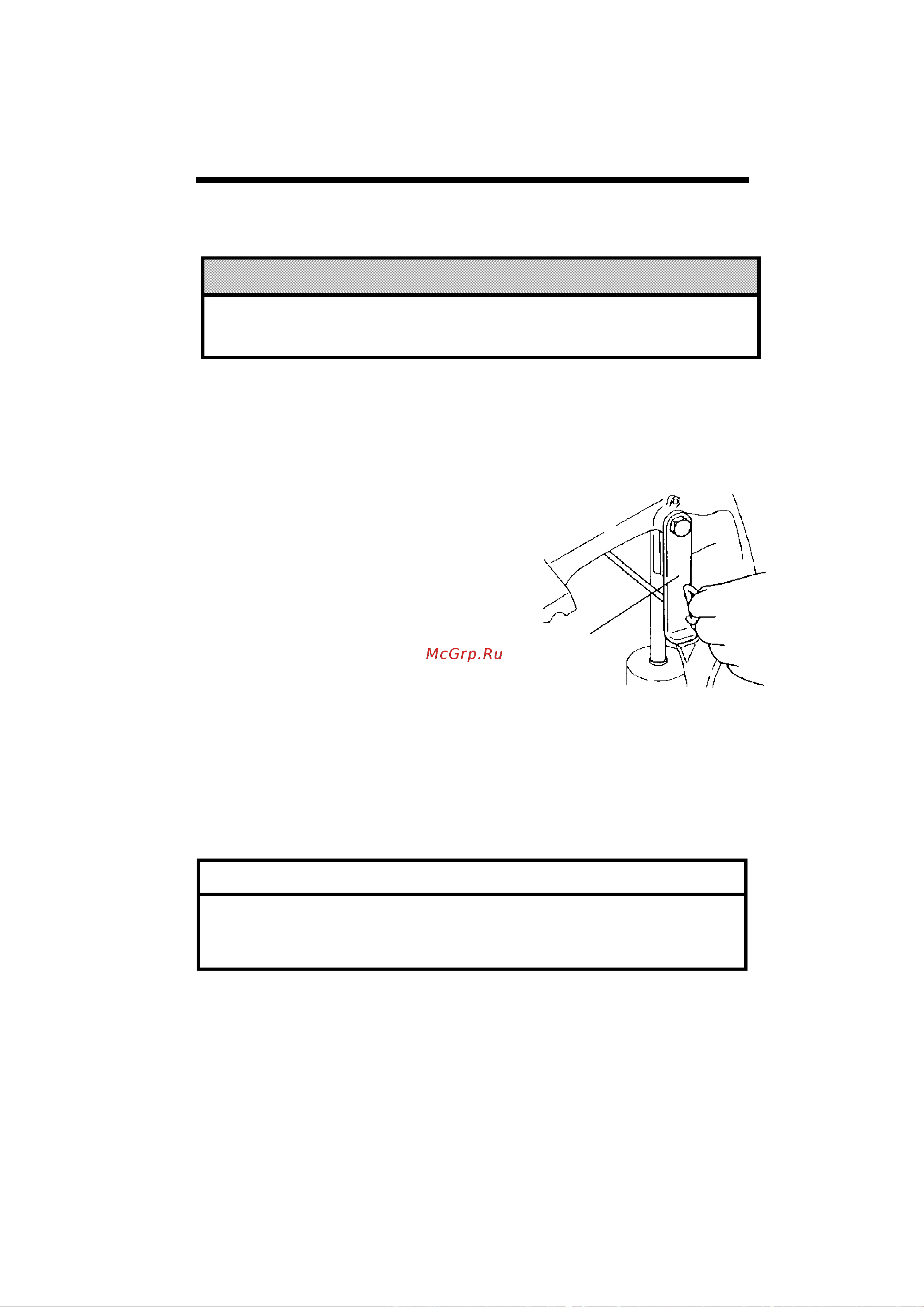

(А) Режим мелководья
Переместите рукоятку фиксации
(UP/ВВЕРХ) в «свободное» положение
(«Free»). Поднимите мотор до
желаемого уровня работы на
мелководье. Удерживая мотор в
необходимом положении для работы на
мелководье, переместите рукоятку
фиксации (DOWN/ВНИЗ) в
«зафиксированное» положение
(«Lock»).
(В) Возвращение в обычный режим
Переместите рукоятку фиксации
(UP/ВВЕРХ) в «свободное» положение
(«Free»). Мотор опустится до уровня
фиксирующего штока. Переместите
рукоятку фиксации (DOWN/ВНИЗ) в
«зафиксированное» положение
(«Lock»).
∗ ОСТОРОЖНО
При работе мотора в режиме мелководья не используйте режим
обратного хода. Мотор доложен работать на малой скорости, а
отверстие водозабора должно находиться в воде.
Стопорный
механизм
подъема
