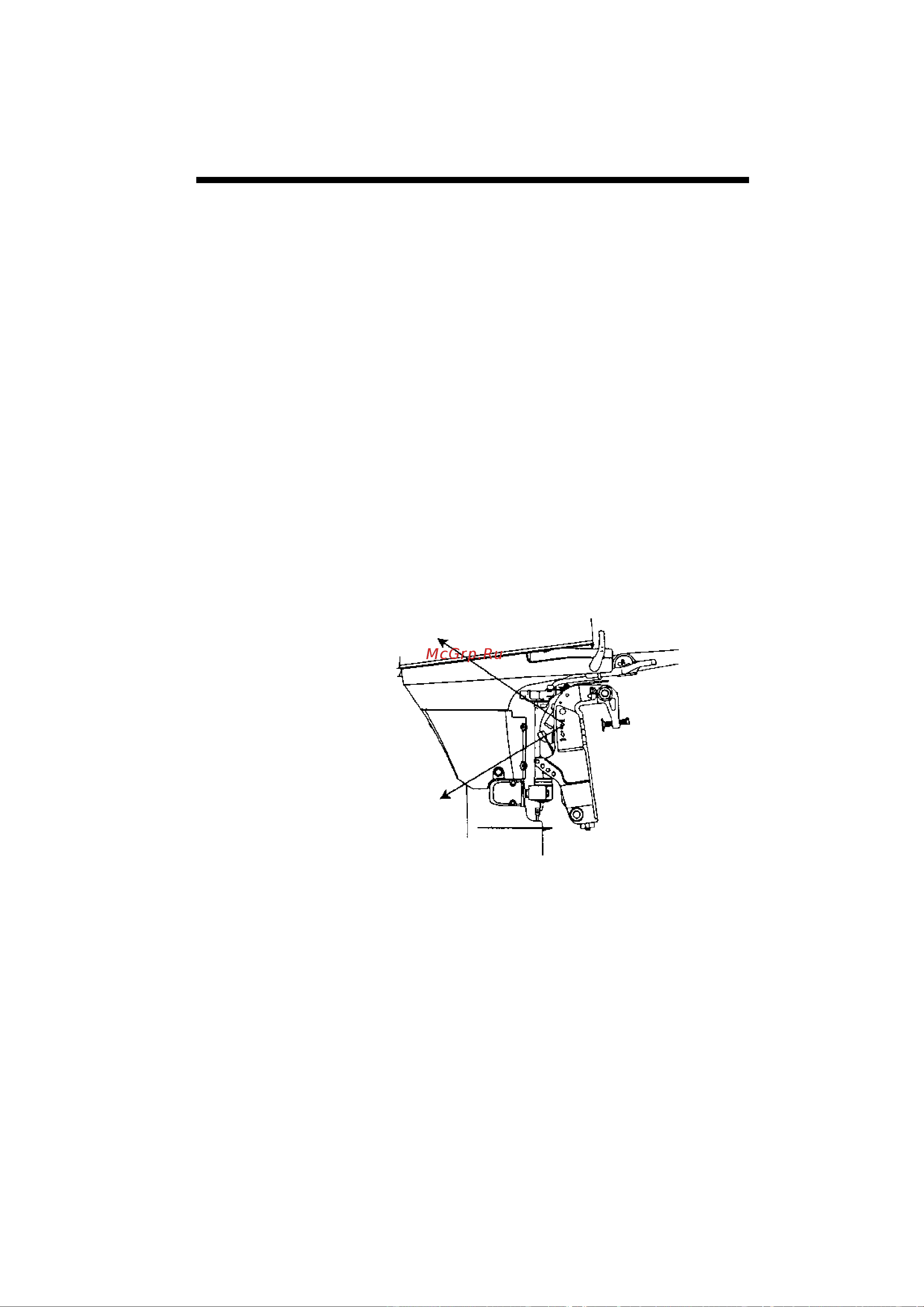

[Модели MGF/EFG (со вспомогательным газовым
механизмом)]
(1) Подъем
Переместите рукоятку фиксации (UP/ВВЕРХ) в «свободное» положение
(«Free»). Полностью поднимите мотор. Удерживая мотор в поднятом
положении, переместите рукоятку фиксации (DOWN/ВНИЗ) в
«зафиксированное» положение («Lock»).
В целях безопасности установите стопорный механизм подъема в
положение регулировки, хотя мотор и находится в поднятом положении
после того, как рукоятка фиксации была перемещена (DOWN/ВНИЗ) в
«зафиксированное» положение («Lock»).
(2) Опускание
Переместите рукоятку фиксации (UP/ВВЕРХ) в «свободное» положение
(«Free»). Выведите стопорный механизм подъема из положения
регулировки, при этом слегка поднимая мотор. Опустите мотор вниз до
уровня фиксирующего штока. Переместите рукоятку фиксации
(DOWN/ВНИЗ) в «зафиксированное» положение («Lock») после того,
как мотор был полностью опущен.
«Свободное»
положение
«Зафиксированное»
положение
