38

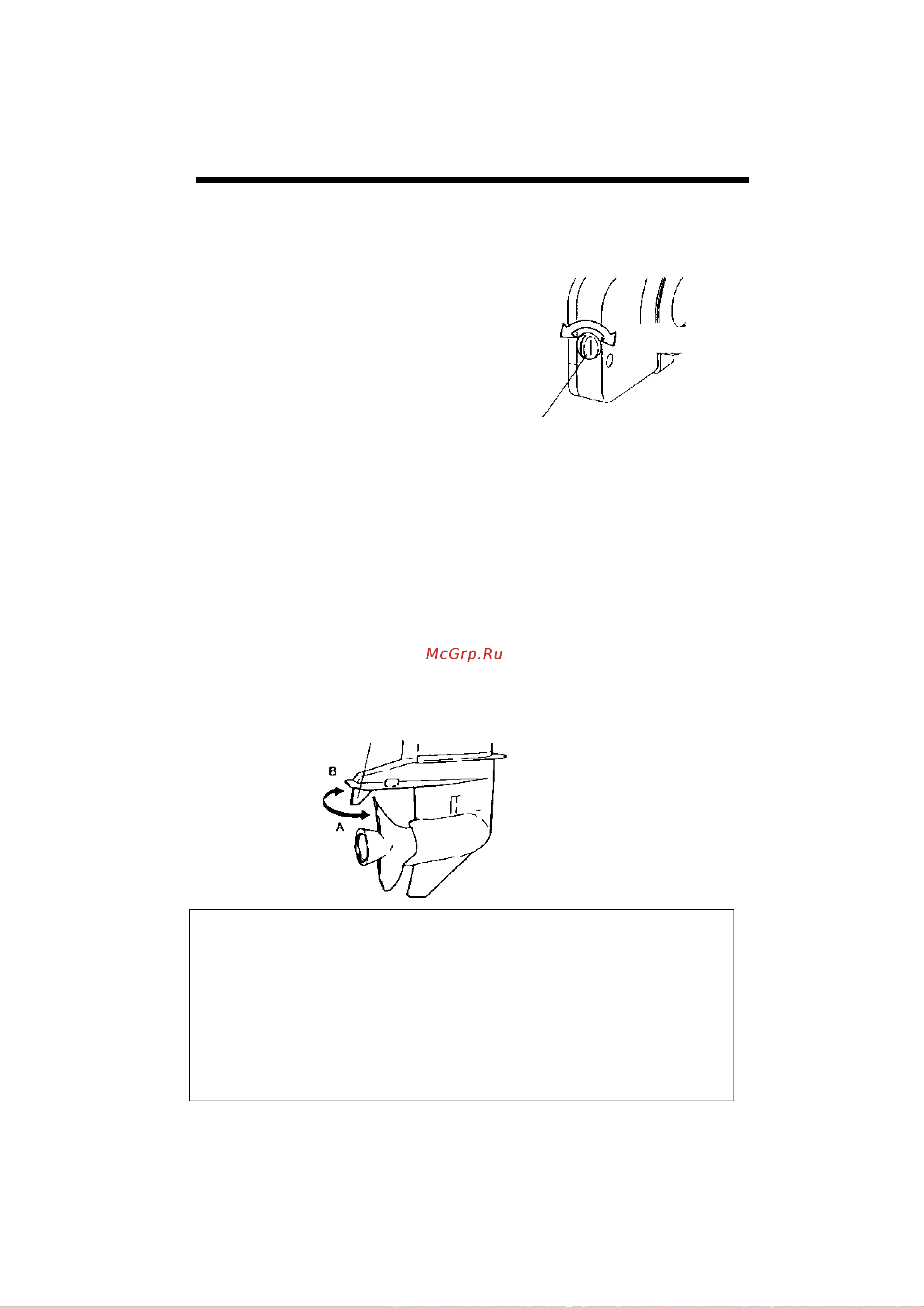

8-3. Нагрузка рукоятки дистанционного управления
(Регулировочный винт
сопротивления дросселя)
Для регулировки усилия,
требуемого для переключения
рукоятки дистанционного
управления, поверните винт
регулировки сопротивления
дросселя, расположенный на
передней части блока
дистанционного управления.
Поверните его по часовой
стрелке, чтобы увеличить
усилие, либо против часовой
стрелки – чтобы уменьшить.
8-4. Регулировка триммера
Если трудно достичь движения по прямой, то необходимо
произвести регулировку триммера, расположенного под
антивентиляционной пластиной.
0 Если лодка сдвигается вправо, то необходимо повернуть
триммер в направлении А.
0 Если лодка сдвигается влево, то необходимо повернуть
триммер в направлении В.
Примечания:
1. Триммер также выступает в качестве анода для
предотвращения электролитической коррозии. Поэтому эту
деталь нельзя окрашивать или смазывать.
2. После выполнения регулировки надежно затяните болт
крепления триммера.
3. Регулярно проверяйте состояние болта и триммера. Из-за
коррозии будет время от времени происходить полный износ
триммера.
Свободнее
Жестче
Винт регулировки
сопротивления
д
р
осселя
Триммер
