25

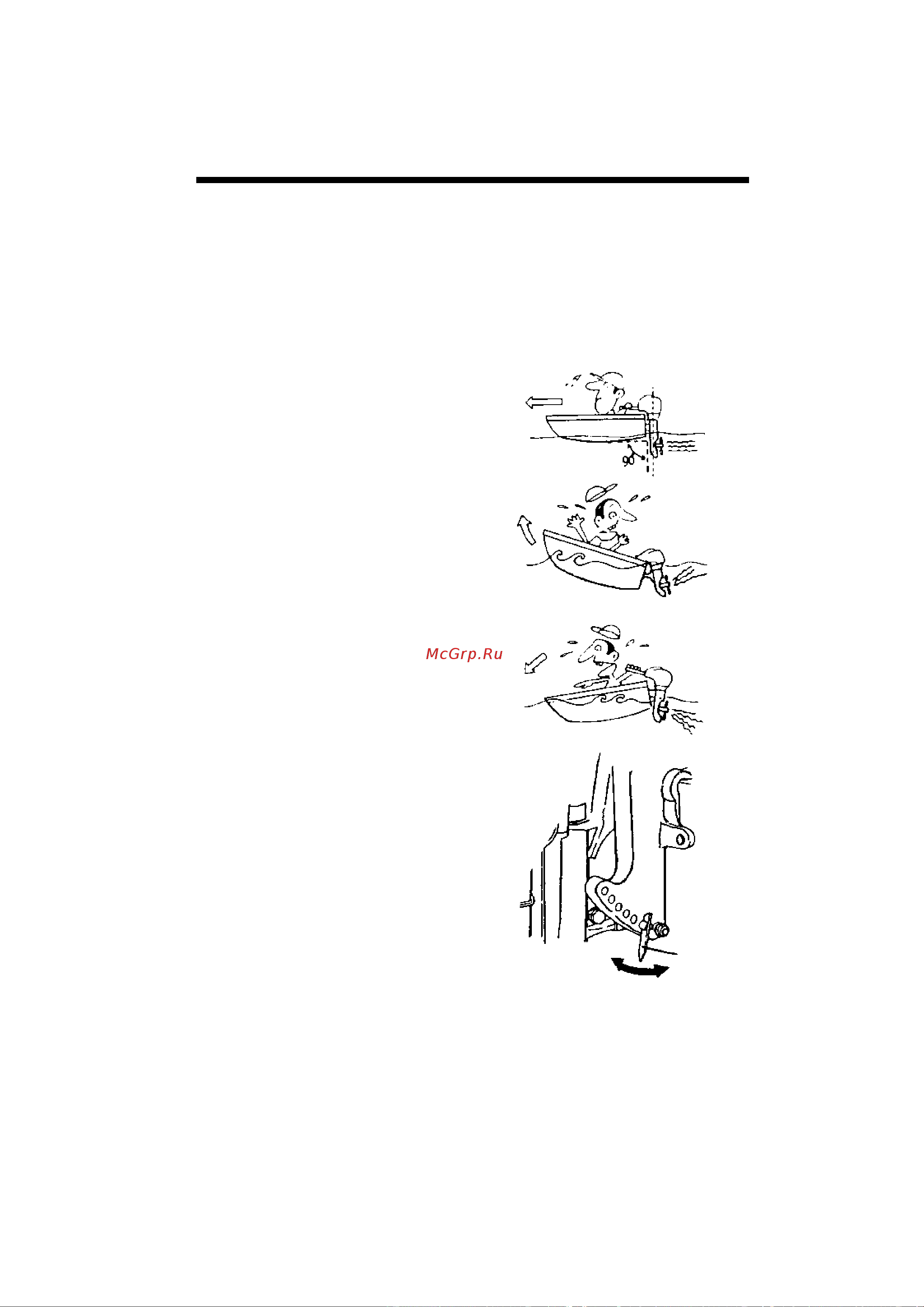

5-5. Угол трима
Угол трима подвесного мотора может быть отрегулирован таким образом,
чтобы соответствовать углу наклона транца корпуса и условиям нагрузки.
Выберите такой угол трима, который позволит антивентиляционной
пластине находиться параллельно поверхности воды во время работы
мотора.
Модели MF/EF/EFG/EFT и EP
• Правильный угол трима
Положение фиксирующего
штока правильное, если
корпус лодки расположен
горизонтально во время
работы мотора. (Рис. 1)
• Неправильный угол трима
Установите фиксирующий
шток ниже, если нос лодки
поднимается. (Рис. 2)
• Неправильный угол трима
Установите фиксирующий
шток выше, если нос лодки
поднимается. (Рис. 3)
Перпендикулярно
поверхности воды
Рис. 1
Рис. 2
Рис. 3
Выше
Фиксирующий
шток
Ниже
