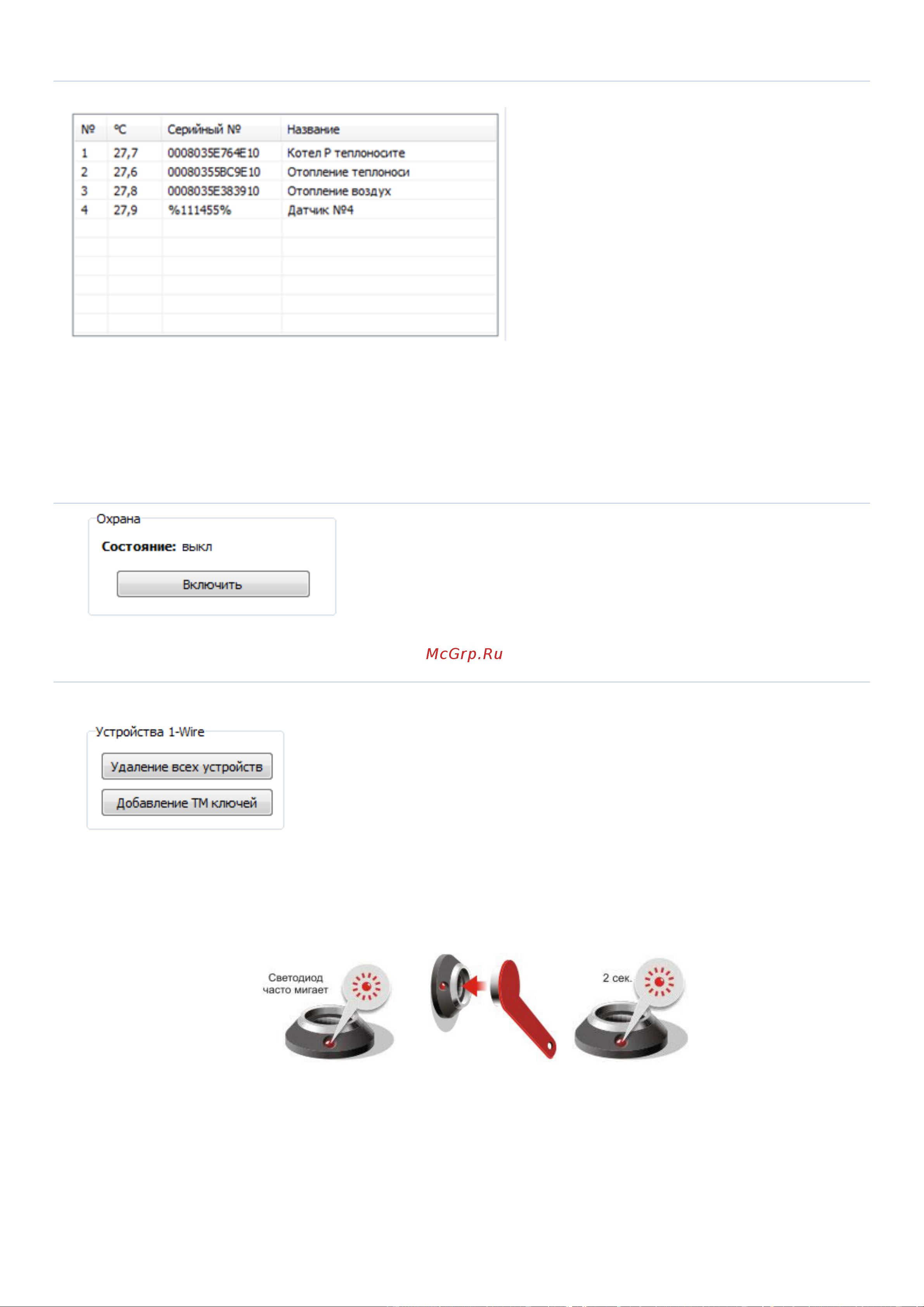

Таблица подключенных датчиков температуры
При подключении проводных цифровых датчиков температуры к устройству, а также при
использовании оригинальных радиодатчиков ZONT в таблице отображаются их текущие параметры.
Внимание! Название датчику вводится в настройке на вкладке «Термометры»
Кнопки управления режимом охраны
Кнопки управления устройствами, подключенными по интерфейсу 1-Wire
✓ Удаление из настроек всех цифровых датчиков температуры и
ключей Touch Memory;
✓ Регистрация новых ключей Touch Memory (датчики
температуры определяются автоматически).
Для программирования новых ключей Touch Memory нужно включить режим «Добавление», а затем
в течение 1 минуты произвести касание Ключами подключенного к устройству считывателя:
