4.1.8 Задержка выключения нагрева
Настройка определяет минимальное время, на которое выход терморегулятора будет включен.
Применяется при управлении котлом в релейном режиме. Предназначена для защиты от
тактования.
4.1.9 Верхний порог температуры
Настройка определяет верхний порог температуры теплоносителя для алгоритма
терморегулирования. Устанавливаемая величина порога не может быть выше верхнего порога
температуры теплоносителя, заданного органами управления котла.
4.1.10 Нижний порог температуры
Настройка определяет нижний порог температуры теплоносителя для алгоритма
терморегулирования. Устанавливаемая величина порога не может быть ниже нижнего порога
температуры теплоносителя, заданного органами управления котла
4.1.11 Номер кривой ПЗА
Настройка определяет зависимость температуры теплоносителя от температуры на улице (погоды).
Номер кривой ПЗА доступен для выбора в личном кабинете веб-сервиса (Настройка
«Погодозависимая автоматика»).
Настройка применяется при управлении котлом по цифровой шине, только если не включена
штатная ПЗА котла.
При управлении котлом в релейном режиме, настройка применяется при регулировании по
воздуху, по теплоносителю и при ПИД-регулировании.

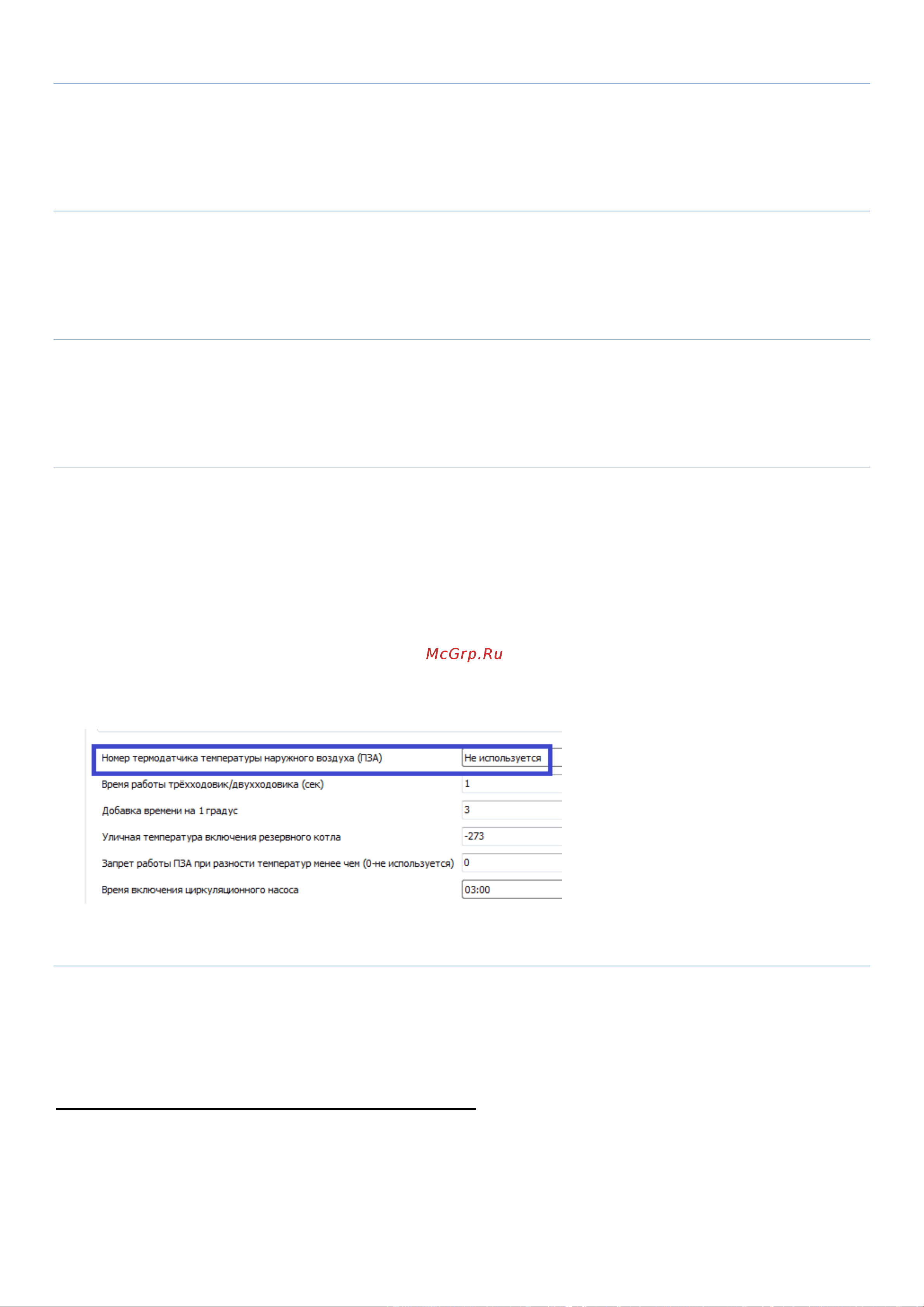

Для использования ПЗА обязательно надо подключить Датчик уличной температуры.
Номер датчика указывается в одноименной настройке, которая размещена в блоке «Прочие
настройки отопления», сразу после настроек Контура №6 (стр. 21 настоящей инструкции).
4.1.12 Режимы терморегулирования
Настройка определяет алгоритм терморегулирования управляемого контура.
Зависит от того какой способ управления котлом выбран и какой (какие) датчик температуры выбран
в качестве регулирующего.
Возможные варианты:
Терморегулирование «По теплоносителю (ПИД)»
При управлении котлом по цифровой шине:
- если датчики температуры не назначены
- если назначен датчик температуры воздуха
