Zont H-2000 [7/62] Сервисное программирование
![Zont H-2000 [7/62] Сервисное программирование](/views2/1846543/page7/bg7.png)
7
2. Сервисное программирование
Выполняется при прямом подключении прибора к ПК (через USB-порт).
Используется специальная программа – Утилита настройки (Программатор Микролайн)
2.1 Подготовка к программированию
1. Скачайте с сайта архив утилиты настройки. Сохраните и разархивируйте архив на том ПК,
с которого будете программировать контроллер.

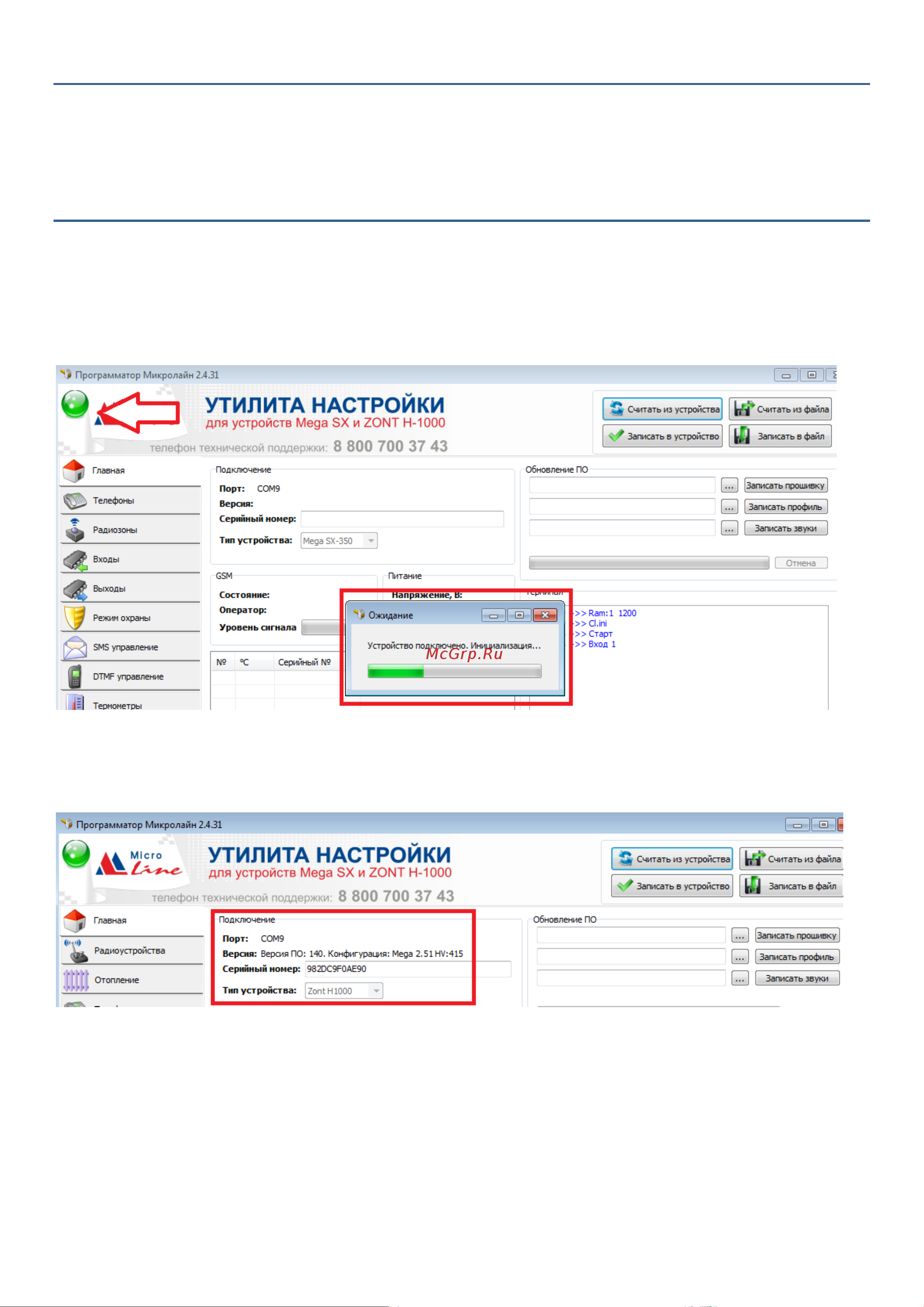

2. Запустите Утилиту настройки.
3. Соедините Контроллер с ПК через USB-порт с помощью кабеля из комплекта поставки.
Цвет индикатора в левом углу рабочего поля изменится с красного на зеленый и начнется
процесс подключения.
Появление информации в строках Порт, Версия, Серийный номер - свидетельствуют об успешном
подключении контроллера.
4. Скачайте и сохраните на ПК, к которому подключен контроллер, архив прошивки устройства.
Прошивка содержит два файла - ПО и Конфигурация. Последовательно запишите эти
файлы в устройство:
