27
4.2 Контур Потребителя (Смесительный)
Управляет работой сервопривода крана смесителя системы отопления.
Сервопривод должен быть импульсный.
Для настройки можно использовать любой контур
Внимание: пропускать номера контуров при настройке нельзя
4.2.1 Адрес адаптера цифровой шины
Настройка для смесительного контура (регулирующего) не используется.

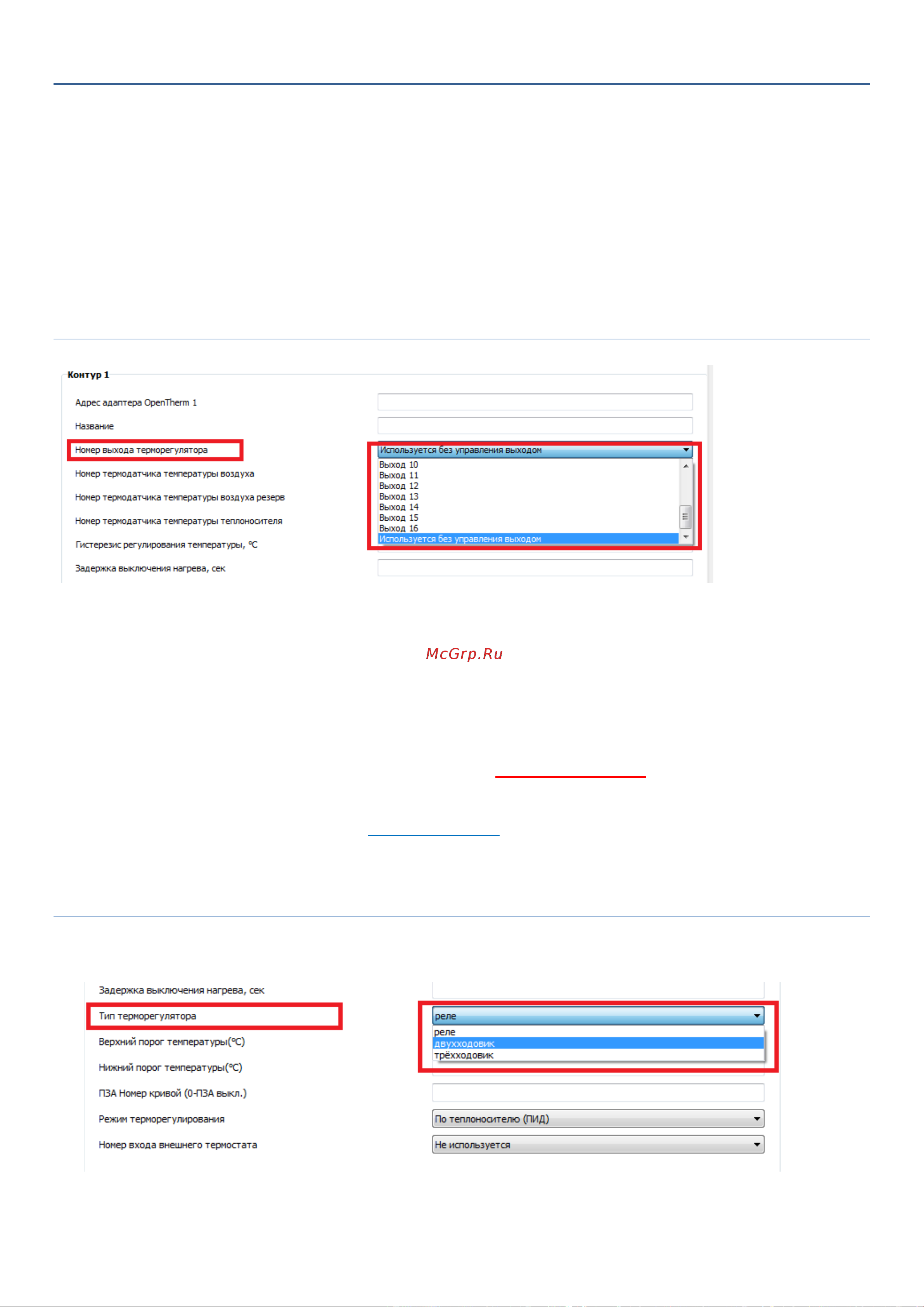

4.2.2 Номер выхода терморегулятора
Настройка определяет номер выхода, которым управляет настраиваемый контур.
“Выход 1 … Выход 6” - универсальные выходы
“Выход 7 … Выход 12” – встроенные реле
Вариант настройки - “Используется без управления выходом” - применяется в случае, когда
управлять выходом не надо, но требуется формировать Запрос на тепло к котловому контуру.
(Подробнее о функции «Запрос на тепло» далее в настоящей инструкции).
Внимание:
Смесительный контур управляет одновременно двумя выходами:
Выход, указываемый в настройке, управляет вращением смесителя в сторону открывания,
Выход, следующий за ним по порядку, автоматически назначается для управления вращением
смесителя в сторону закрывания.
4.2.3 Тип терморегулятора
Настройка способа управления выходом, которая зависит от типа исполнительного механизма
(котел, насос, сервопривод и т.д.).
Вариант «Двухходовик» предназначен для управления электроприводом двухходового крана.
Выход включается на заданное время каждые 10 сек. Длительность включения настраиваемая.
