24
2. Котел управляется по цифровой шине и поддерживает целевую температуру теплоносителя,
заданную режимом отопления.

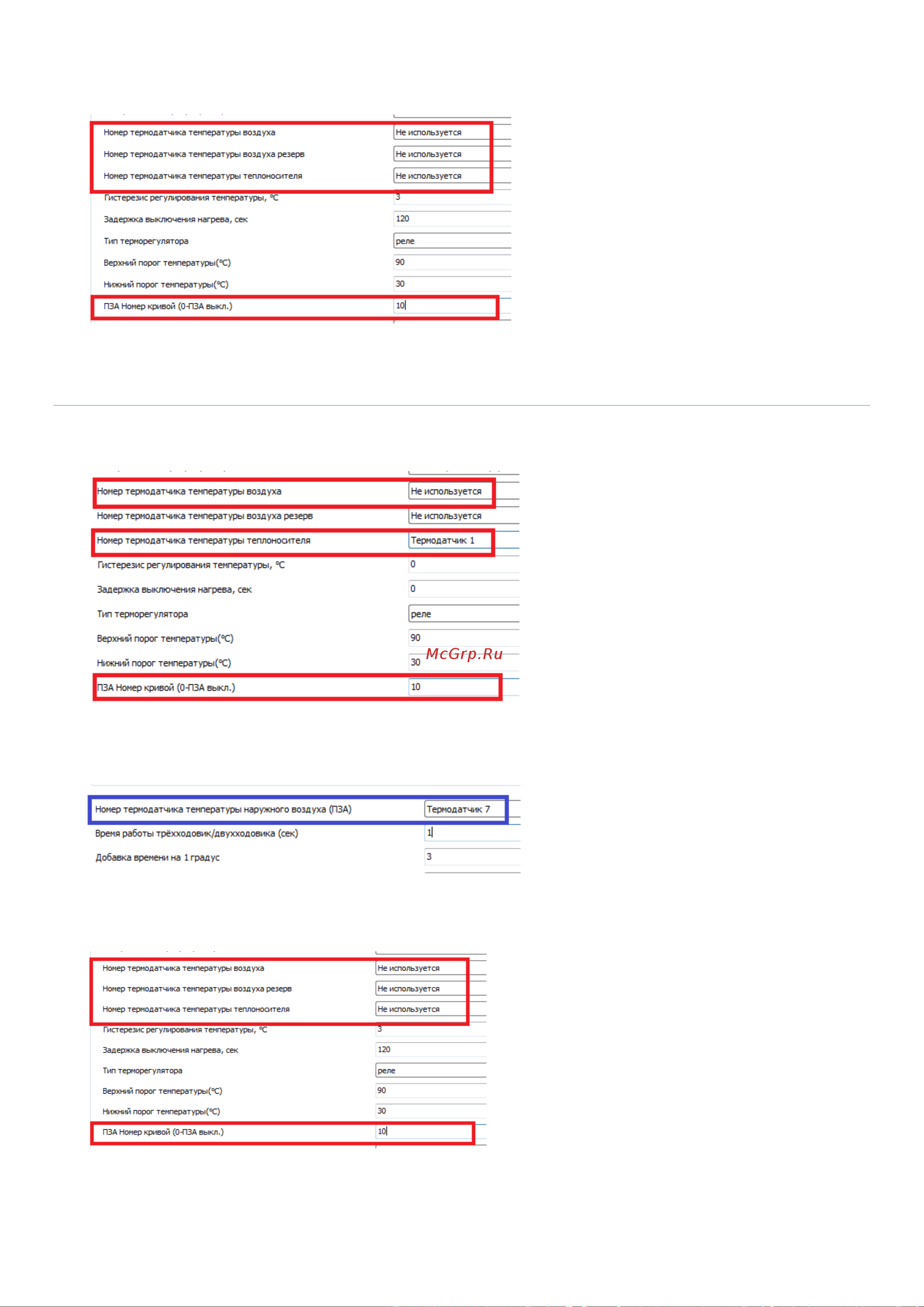

4.1.12.2 Режим «Установка температуры теплоносителя по ПЗА»
1. Котел управляется в релейном режиме и поддерживает целевую температуру теплоносителя,
заданную режимом отопления, ограниченную выбранной кривой ПЗА.
Для управления с учетом погоды нужно указать номер кривой ПЗА для данного контура.
Температура воздуха на улице будет браться от датчика, назначаемого настройкой.
2. Котел управляется по цифровой шине и поддерживает целевую температуру теплоносителя,
заданную режимом отопления, ограниченную выбранной кривой ПЗА.
Для управления с учетом погоды нужно указать номер кривой ПЗА для данного контура.
