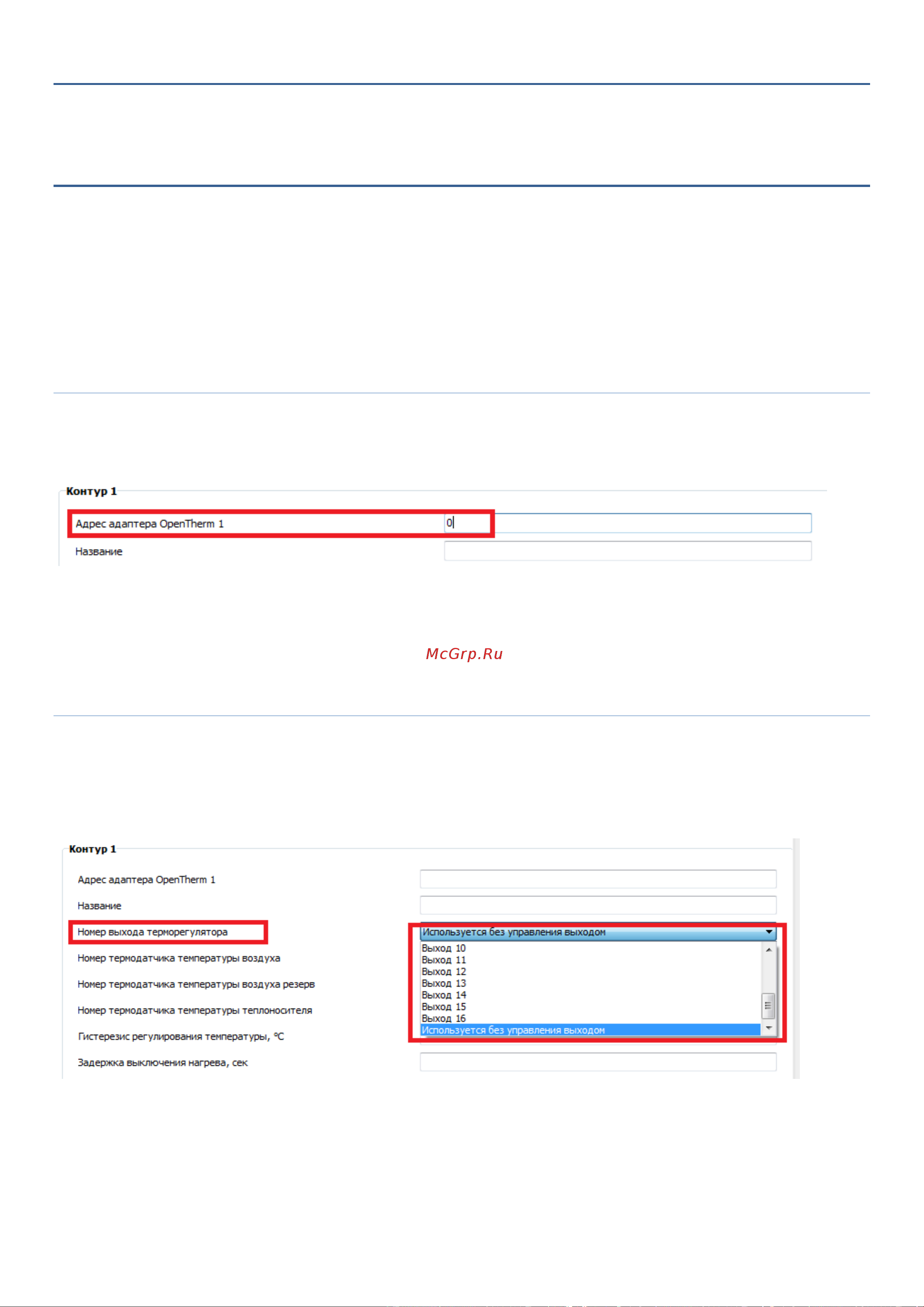

![Zont H-2000 [20/62] Настройка контуров отопления](/views2/1846543/page20/bg14.png)
20
4. Настройка контуров отопления
4.1 Котловой контур
Управляет работой котла.
Для настройки можно использовать только Контур 1 и Контур 2
Исключение – вариант настройки управления несколькими независимыми котлами в релейном
режиме (отдельные объекты, не связанные общей системой отопления).
Внимание: пропускать номера контуров при настройке нельзя
4.1.1 Адрес адаптера цифровой шины
Настройка применима только в Контурах 1 и 2.
Если настраиваемый контур управляет котлом по цифровой шине, нужно указать номер
используемого адаптера, через который выполнено подключение к котлу.
0 – внешний адаптер 1 – адаптер OpenTherm 1 2 – адаптер OpenTherm 2 3 – адаптер E-BUS
Если настраиваемый контур управляет котлом в релейном режиме, данная настройка не
используется
4.1.2 Номер выхода терморегулятора
При управлении котлом по цифровой шине необходимо выбрать вариант “Используется без
управления выходом”
При управлении котлом в релейном режиме необходимо указать номер выхода, к которому
подключен котел.
“Выход 1 … Выход 6” - универсальные выходы
“Выход 7 … Выход 12” – встроенные реле
