Zont H-2000 [25/62] Режим регулирование по температуре воздуха
![Zont H-2000 [25/62] Режим регулирование по температуре воздуха](/views2/1846543/page25/bg19.png)
25
Температура воздуха на улице может браться как от собственного уличного датчика котла
(если он у котла подключен), так и от датчика, назначаемого настройкой.

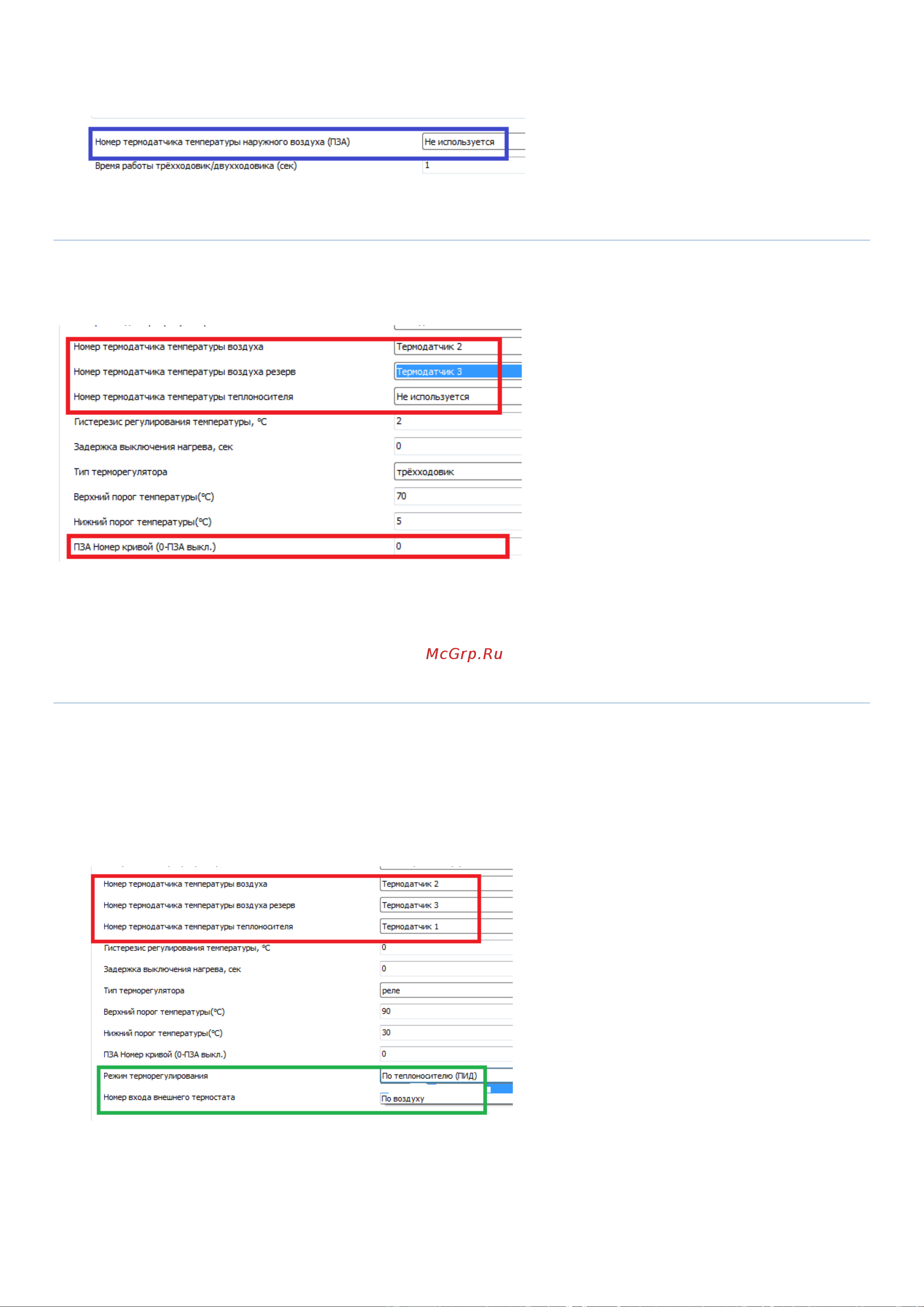

4.1.12.3 Режим «Регулирование по температуре воздуха»
1. Котел управляется в релейном режиме и поддерживает целевую температуру воздуха, заданную
режимом отопления.
Назначаются датчики температуры воздуха – основной и резервный.
ПЗА не используется.
4.1.12.4 Режим «Регулирование по температуре теплоносителя и воздуха»
1. Котел управляется в релейном режиме и поддерживает целевую температуру воздуха, заданную
режимом отопления с учетом ПИД-регулирования.
Для регулирования назначаются датчики температуры воздуха и температуры теплоносителя.
Для управления с учетом погоды нужно указать номер кривой ПЗА для данного контура.
Температура воздуха на улице будет браться от датчика, назначаемого настройкой.
