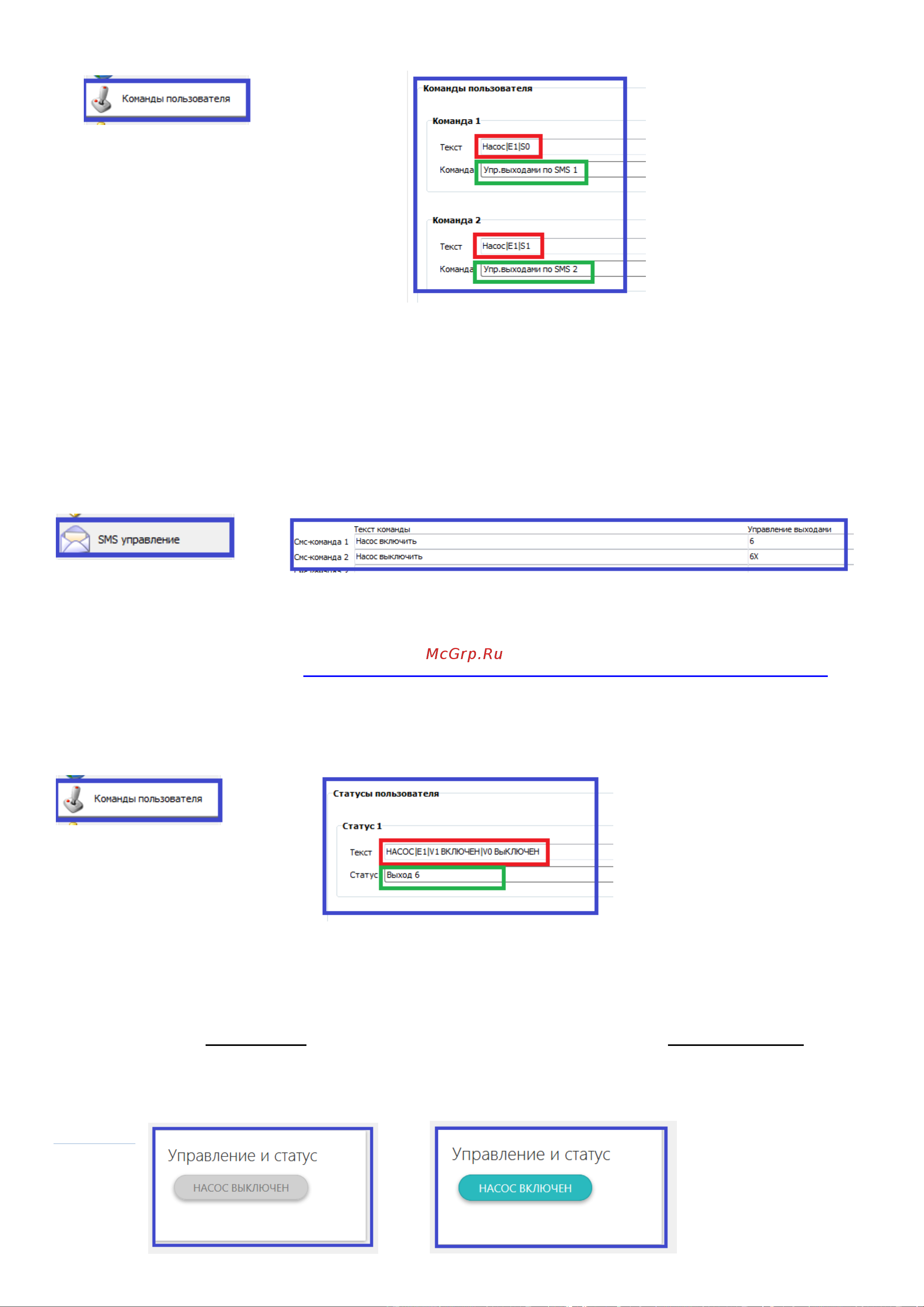

61
Насос|E1|S0 – означает команду Насос включить.
Насос|E1|S1 – означает команду Насос выключить.
Внимание! Порядковый номер веб-элемента управления необходимо взять в вертикальные
скобки.
2. Откройте вкладку «SMS управление» или «DTMF управление»:
- Запишите команду для управления выходом по смс или нажатию соответствующей клавиши
телефона;
- Введите команды управления выходом
Типовая операция «Команда управления Выходом по событию»
3. Откройте вкладку «Команды пользователя» и укажите Статусы для выхода,
соответствующий выполнению первой и второй команды:
Насос|E1|V1пробелВключен|V0пробелВыключен
Внимание! Порядковый номер веб-элемента управления необходимо взять в вертикальные
скобки. При вводе обязательно между статусом и его текстовым описанием ставить пробел.
4. Сложная кнопка готова
