43
6. Дополнительные возможности контроллера

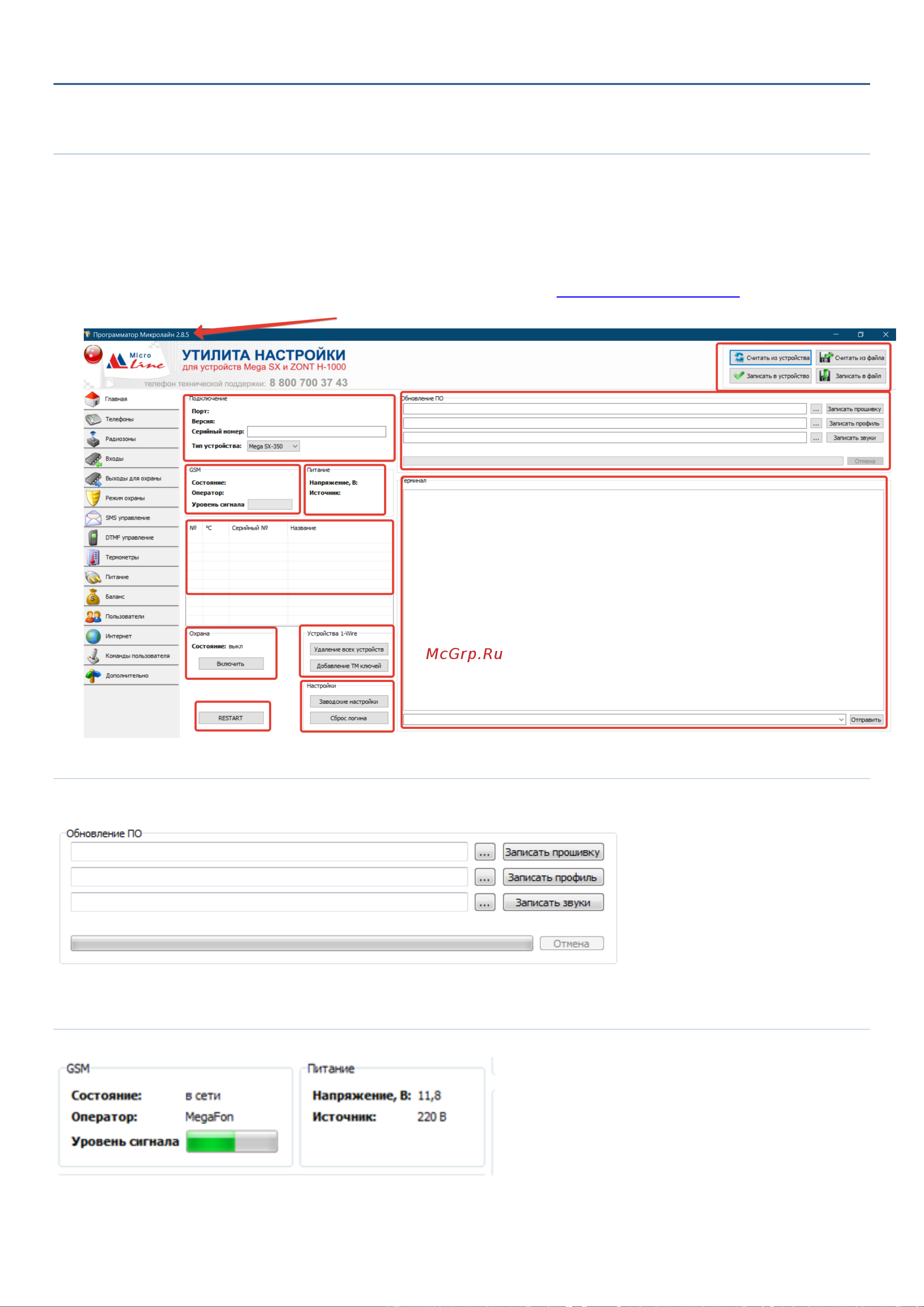

6.1 Вкладка «Главная»
Содержит командные строки для обновления прошивки и профиля устройства, индикаторы
контроля текущего состояния сети GSM и напряжения питания, кнопки записи и сохранения
вводимых настроек, строки ввода служебных команд.
В левом верхнем углу можно видеть версию Утилиты настройки (Программатор)
Важно! При программировании обязательно использовать самую последнюю версию ПО
Программатора из размещенных и доступных для скачивания с сайта производителя
Обновление ПО
Командные строки для обновления прошивки и профиля устройства
Индикаторы состояния GSM, напряжения питания
