4.3.12.5 Режим «Регулирование по температуре теплоносителя и воздуха»
1. Контур поддерживает целевую температуру воздуха, заданную режимом отопления с учетом
ПИД-регулирования.
Для регулирования назначаются датчики температуры воздуха и температуры теплоносителя.
Для управления с учетом погоды нужно указать номер кривой ПЗА для данного контура.
Температура воздуха на улице будет браться от датчика, назначаемого настройкой.

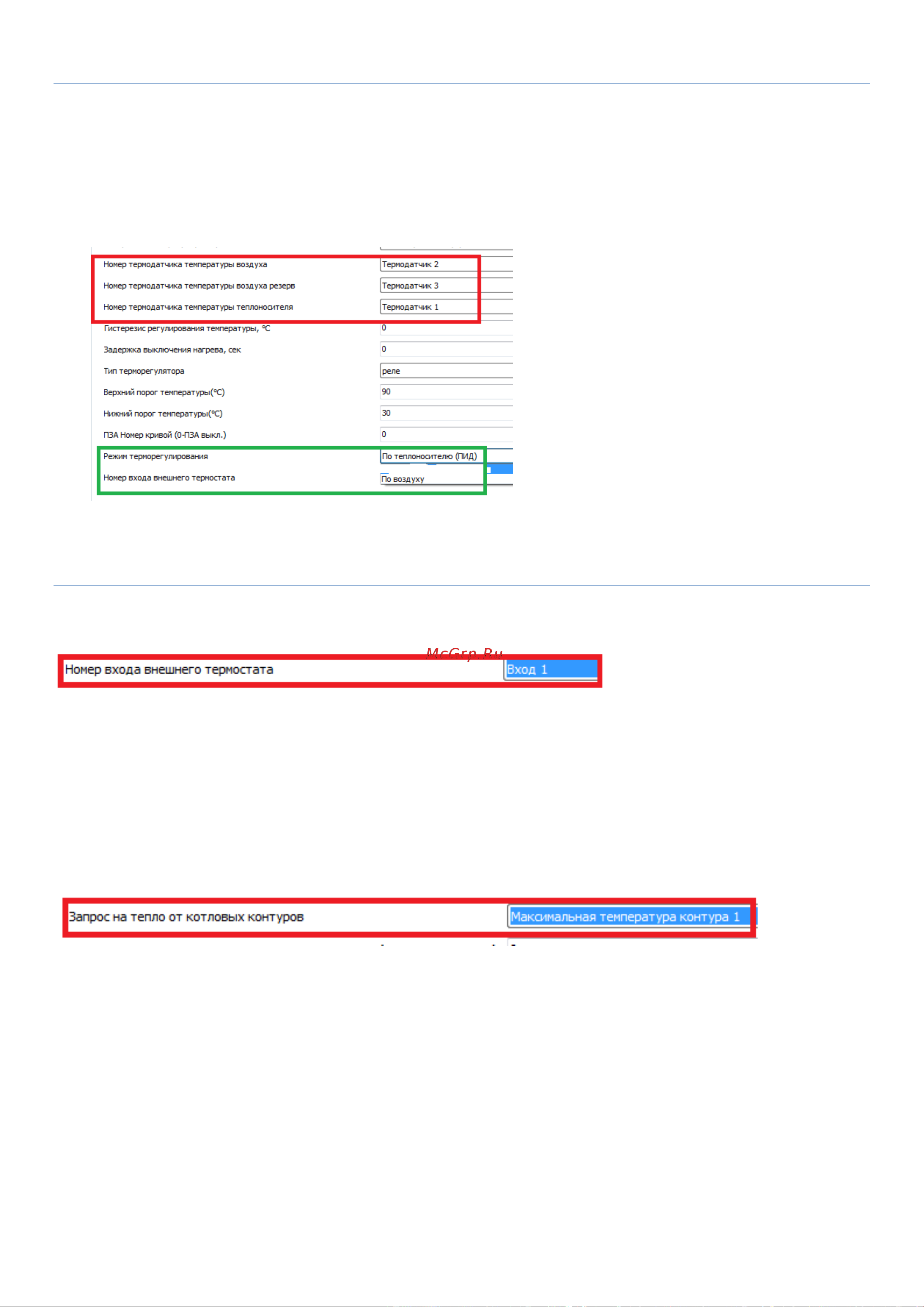

4.3.13 Номер входа для подключения внешнего термостата
Настройка используется при подключении комнатного терморегулятора (термостата) к свободному
входу контроллера.
Вход контроллера для подключения внешнего терморегулятора должен быть настроен на сигнал
«Пропадание или появление +12 вольт (постоянный контроль)» (см. раздел «Дополнительные
настройки» настоящей инструкции, вкладка «Входы»).
При наличии на входе контроллера сигнала от комнатного терморегулятора контур будет включать
Запрос на тепло к котловому контуру и таким образом управлять работой котла.
В настройке «Запрос на тепло» нужно выбрать вариант «Максимальная температура контура
1» или указать конкретное значение температуры теплоносителя.
Вариант «Требуемая теплоносителя» можно применять только в случае, если регулирование в
контуре настроено с учетом ПЗА.
