31

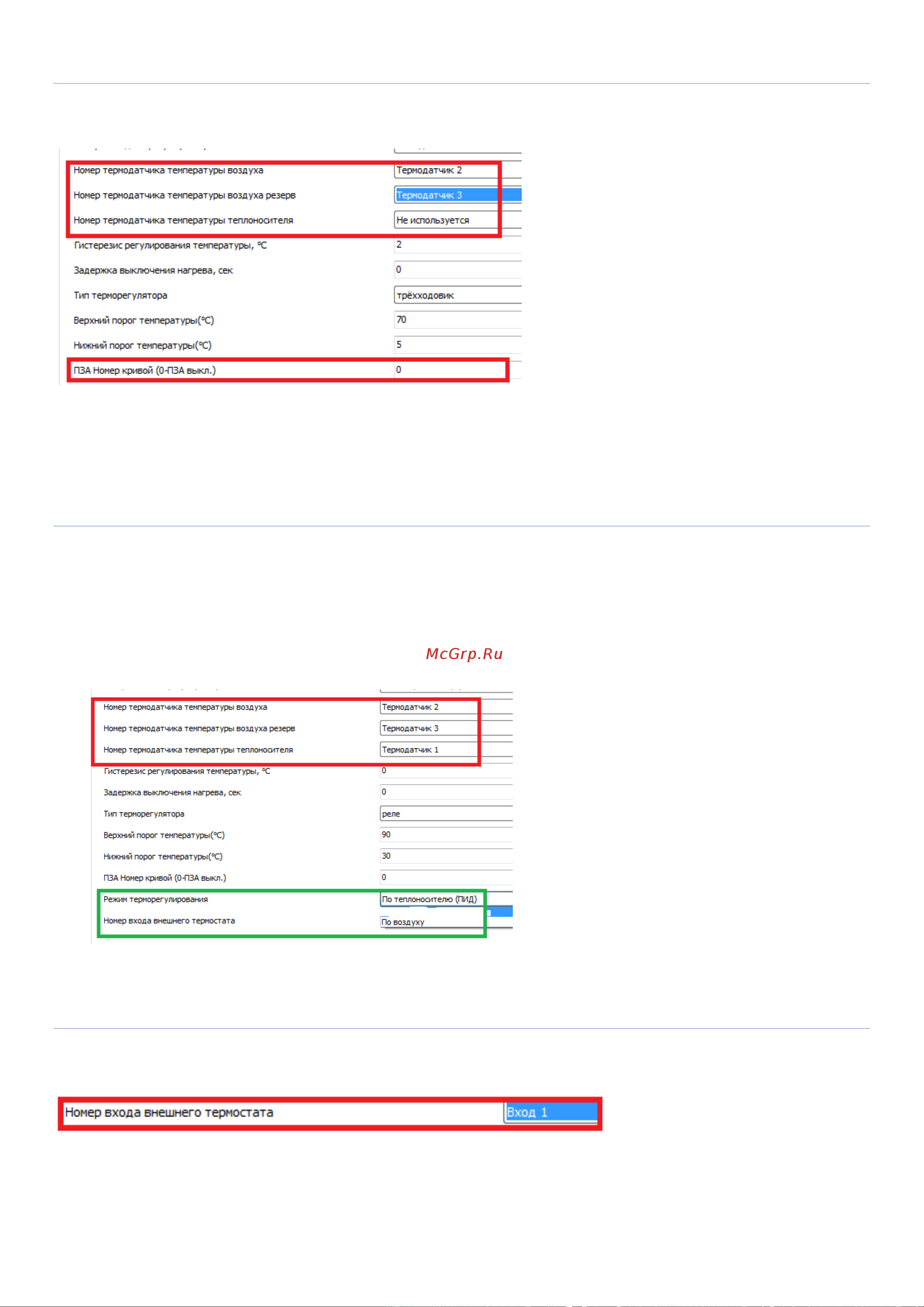

4.2.12.3 Режим «Регулирование по температуре воздуха»
1. Контур поддерживает целевую температуру воздуха, заданную режимом отопления.
Назначаются датчики температуры воздуха – основной и резервный.
ПЗА не используется.
4.2.12.4 Режим «Регулирование по температуре теплоносителя и воздуха»
1. Контур поддерживает целевую температуру воздуха, заданную режимом отопления с учетом
ПИД-регулирования.
Для регулирования назначаются датчики температуры воздуха и температуры теплоносителя.
Для управления с учетом погоды нужно указать номер кривой ПЗА для данного контура.
Температура воздуха на улице будет браться от датчика, назначаемого настройкой.
4.2.13 Номер входа для подключения внешнего термостата
Настройка используется при подключении комнатного терморегулятора (термостата) к свободному
входу контроллера.
Вход контроллера для подключения внешнего терморегулятора должен быть настроен на сигнал
«Пропадание или появление +12 вольт (постоянный контроль)» (см. раздел «Дополнительные
настройки» настоящей инструкции, вкладка «Входы»).
