DBX 480R [10/88] Drive rack раздел 1 1

DRIVE RACK™ РАЗДЕЛ 11

Входы 1-4

Секция входов 480 DriveRack ™ обеспечивает четыре электронно-

сбалансир ованных входа (разъемы XLR). Рядом с входами 3 и 4 имеются

переключатели «Line/RTA», которые позволяют подключать измерительные

микрофоны для анализатора сп ектра прямо к этим входам 480 DriveRack ™. Также

имеются переключатели «Pin 1/Lift», которые физически размыкают землю шасси и

контакт №1 выбранной пары вхо дных гнезд.

ОБРАТИТЕ ВНИМАНИЕ –

для обеспечения корректной работы измерительного

микрофона, кнопка RTA должна быть отжата, а переключатель Pin 1/Lift, должен

быть в позиции Pin 1. Когда кнопка RTA отжата, на контакты №№2 и 3 XLR разъема

подается нап ряжение 48 В (фантом).

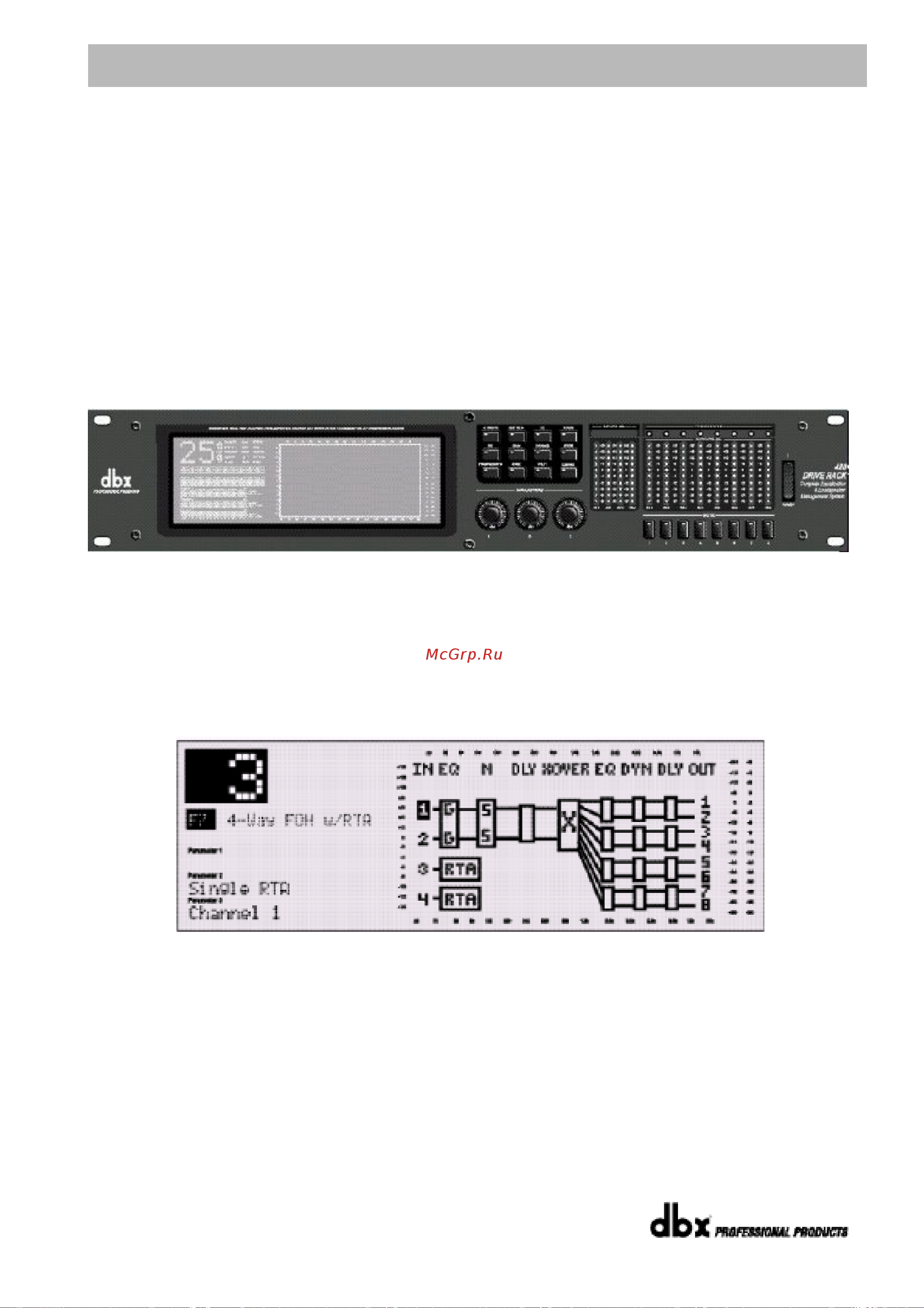

1.2 Лицевая панель (модуль 480)

ЖК-дисплей

Крупный дисплей 480 DriveRack ™ обеспечивает пользователя всей необходимой

информацией о процессе обработки, включая: график внутренней коммутации

сигнала, режимы конфигурации, параметрах редактирования каждого блока

обработки и график анализа спектра. В верхнем левом углу дисплея отображается

идентификационный номер данного устройства в локальной сети. Число с обратной

подсветкой указывает количество управляемых подчиненных модулей, а слово

«Mst» указывает, что данное устройство является управляющим.

Функциональные кнопки

Обеспечивают доступ к функциям навигации и редактирования 480 DriveRack™.

Кодеры Parameter

Обеспечивают возможность редактирования параметров активного алгоритма

обработки модуля. В модулях 480 и 480R кодеры имеют подсветку Logicators™,

позволяющую визуально контролировать активность параметра и его текущее

значение. Кроме того, в модуле 480 DriveRack™ кодеры Parameter обеспечивают

различные уровни функциональност и: тонкую/грубую настройку (нажимая на ручку,

можно переключаться между быстрым и медленным режимами работы), а также

горизонтальную–вертикальную навигацию, в режимах Program и Configuration

позволяющую соответствующим образом перемещаться по списку параметров

текущего меню.
