DRIVE RACK™ РАЗДЕЛ 2 2
17

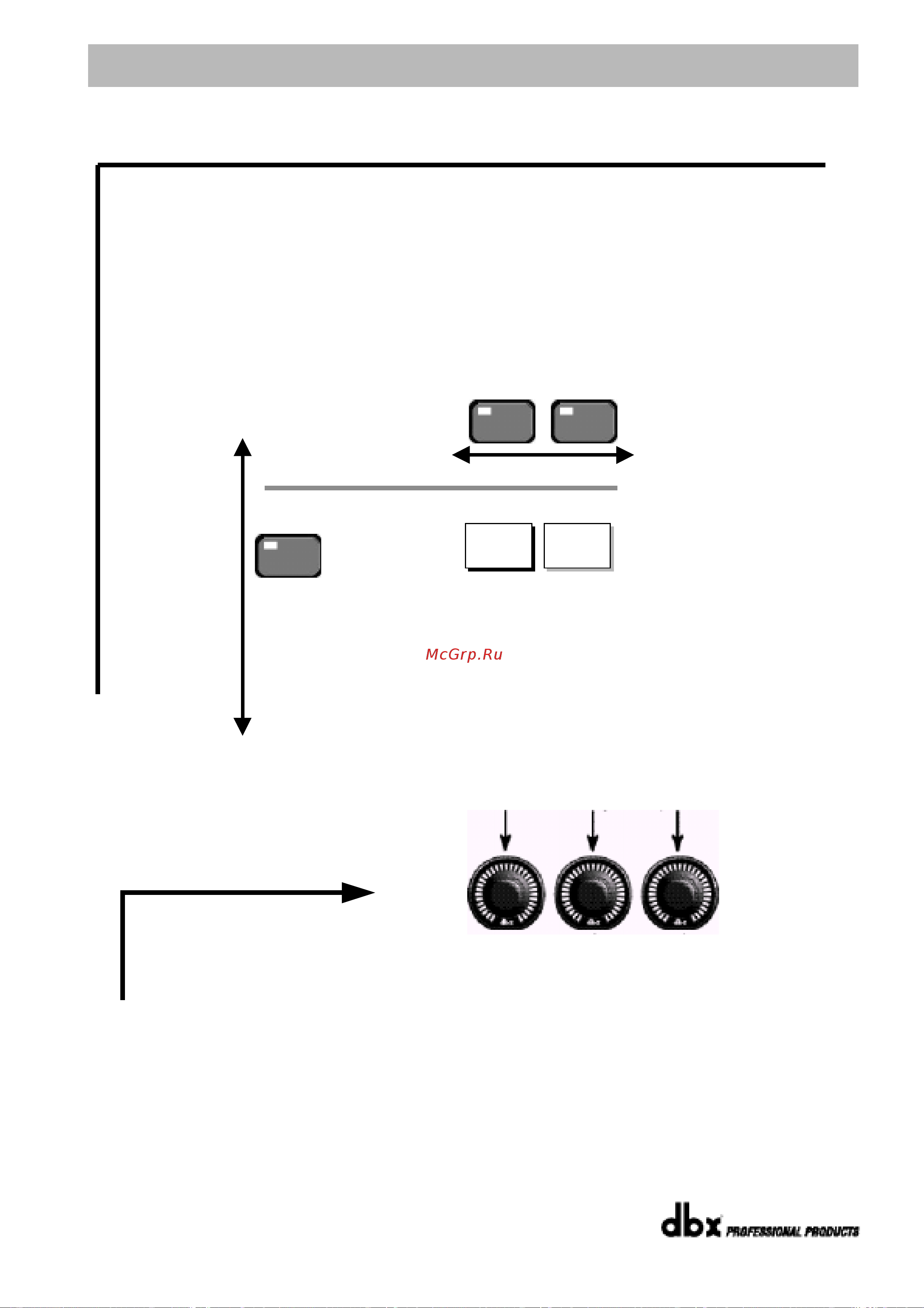

Навигация по параметрам динамической обработки
Чтобы начать редактировать параметры блока динамической обработки, следует придерживаться
описанной ниже процедуры. В режиме Program доступ к блоку Dynamics осуществляется нажатием кнопки
DYNAMICS или вращением кодеров PARAMETER 2 или PARAMETER 3. После этого следует нажать на
кодер PARAMETER 2 или 3 для доступа к меню редактирования. Переключение между страницам меню
осуществляется последовательным нажатием кнопок "Next Page" или "Prev Page", пока на ЖК-дисплее не
появится нужная в данный момент страница.
1 2 3
2.10 Навигация по параметрам секции OTHERS (Input & Output)
Динамическая
обработка
Нажимание кнопки
DYNAMICS
позволит
переключаться
между параметрами
динамической
обработки на каждом
канале.
Кодеры PARAMETER
используются для
редактирования значений
выбранных параметров
D DYNAMICS
Compressor
Peakstop
Over Easy
Threshold
Ratio
Gain
Моно-КОМПРЕССОР
◄
PREV PAGE NEXT PAGE
►
