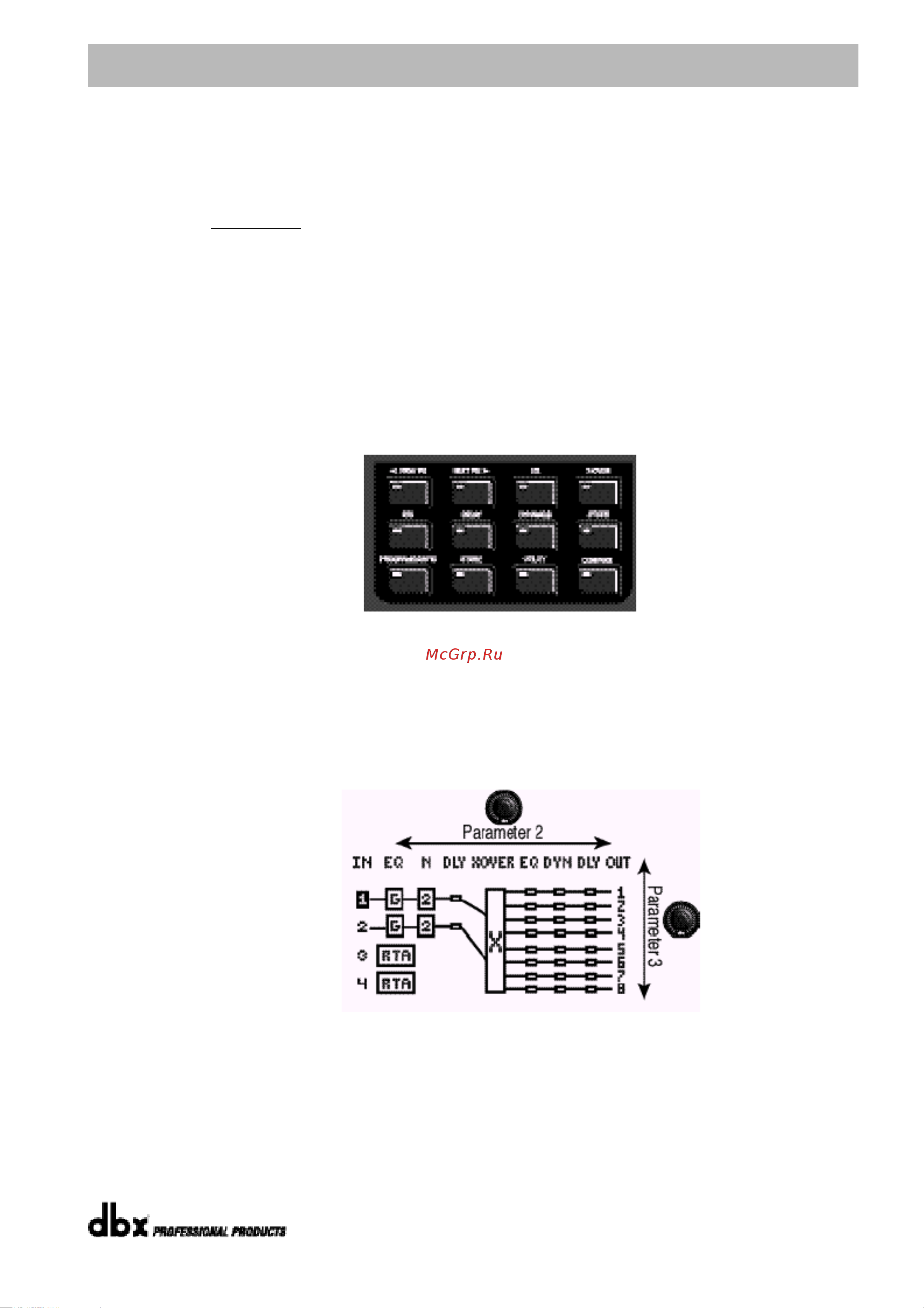

РАЗДЕЛ 3 DRIVE RACK™
23
Режимы навигации
После того, как Вы выбрали программу, отвечающую Вашим задачам, DriveRack
TM
предложит Вам различные режимы навигации, обеспечивающие доступ и
редактирование различных параметров в выбранной Вами конфигурации
прохождения сигнала.
Для мгновенного доступа к параметрам определенного блока обработки нажмите
соответствующую функциональную кнопку. Предлагаем список соответствия
названий кнопок и блоков обработки: «EQ» = параметрический / графический
эквалайзеры и режекторный фильтр (каждое нажатие на кнопку позволяет
переключаться между входами / выходами, на которых используются эквалайзеры).
«X-OVER»= кроссовер и фильтры, «RTA» = анализатор спектра, «DELAY» =
задержка и компенсирующая задержка (каждое нажатие на кнопку позволяет
переключаться между входами / выходами, на которых используются блоки
задержки). «DYNAMICS» = компрессор/лимитер (каждое нажатие на кнопку
позволяет переключаться между выходами, на которых используются блок
динамической обработки). «OTHER» = блок входов и выходов (каждое нажатие на
кнопку позволяет переключаться между каналами).
Для перемещений курсора (области выделения) по странице дисплея,
отображающей определенную конфигурацию прохождения сигнала, следует
использовать кодеры
PARAMETER
2
(перемещение влево/вправо) и
PARAMETER
3
(перемещение вверх/вниз). Когда курсор (область выделения) переместился в
позицию того блока, который Вы хотите отредактировать, нажмите на один из
кодеров, обеспечив т. о. доступ к меню редактируемых параметров данного блока.
