РАЗДЕЛ 3 DRIVE RACK™
25

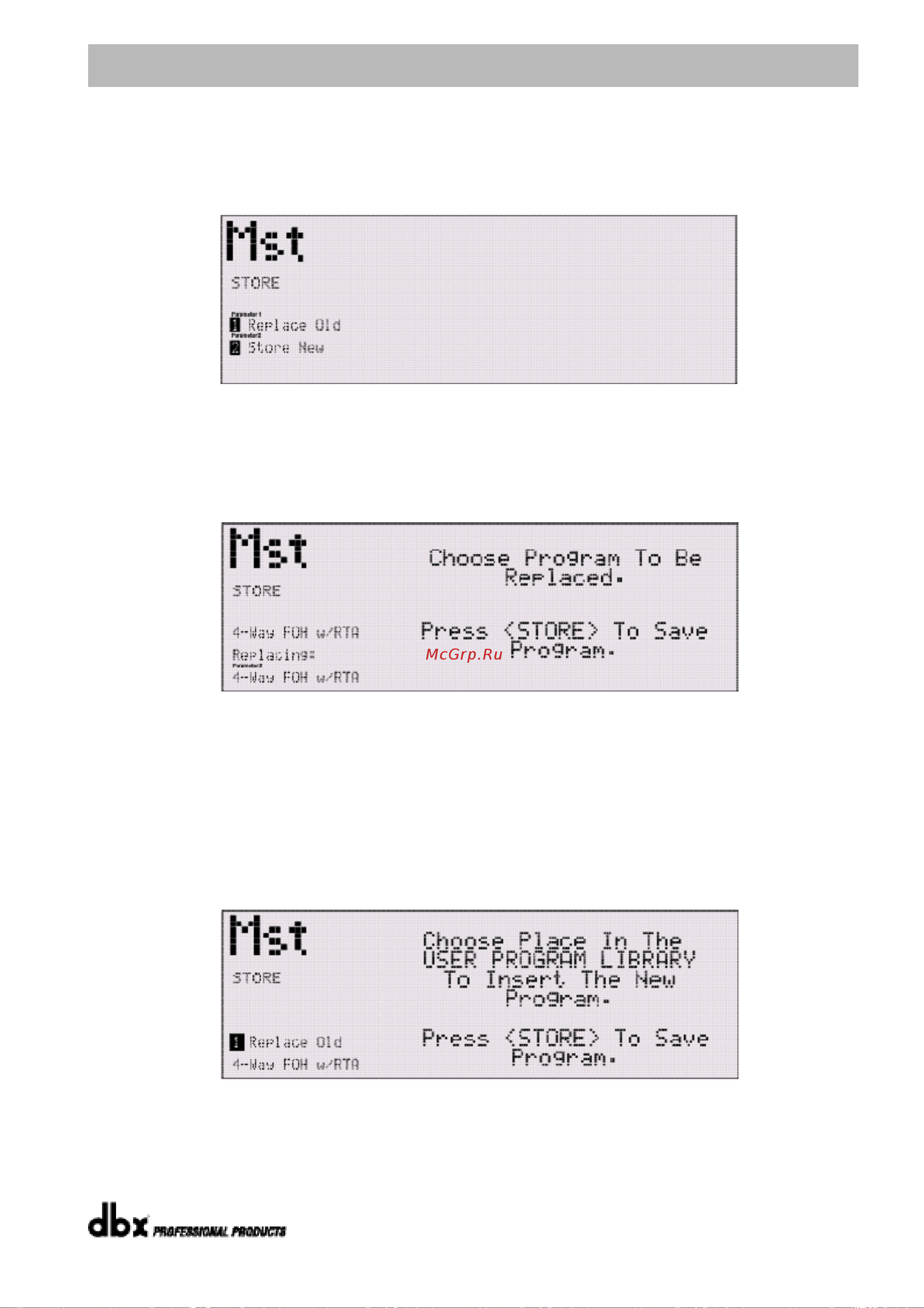

• После ввода нового наименования нажмите кнопку
STORE
ещё раз и на дисплее
появится примерно следующее:
• Если Вы хотите сохранить новую программу в памяти вместо какой-либо уже
существующей, нажмите на кодер
PARAMETER 1,
и на дисплее появится:
• С помощью кодера
PARAMETER 3
выберите пользовательскую программу, на
место которой будет записана новая (та, которую Вы редактировали). Когда Вы
найдете программу, которую не жалко будет заменить, нажмите кнопку
STORE
ещё
раз, и замена будет произведена.
• Для сохранения программы как «новой пользовательской», нажмите кнопку
STORE,
а затем кодер
PARAMETER 2,
при этом на дисплее Вы увидите следующее:
• В данной ситуации используйте кодер
PARAMETER 2
для выбора ячейки памяти, в
которую будет сохранена новая пользовательская программа.
