РАЗДЕЛ 1 DRIVE RACK™
2

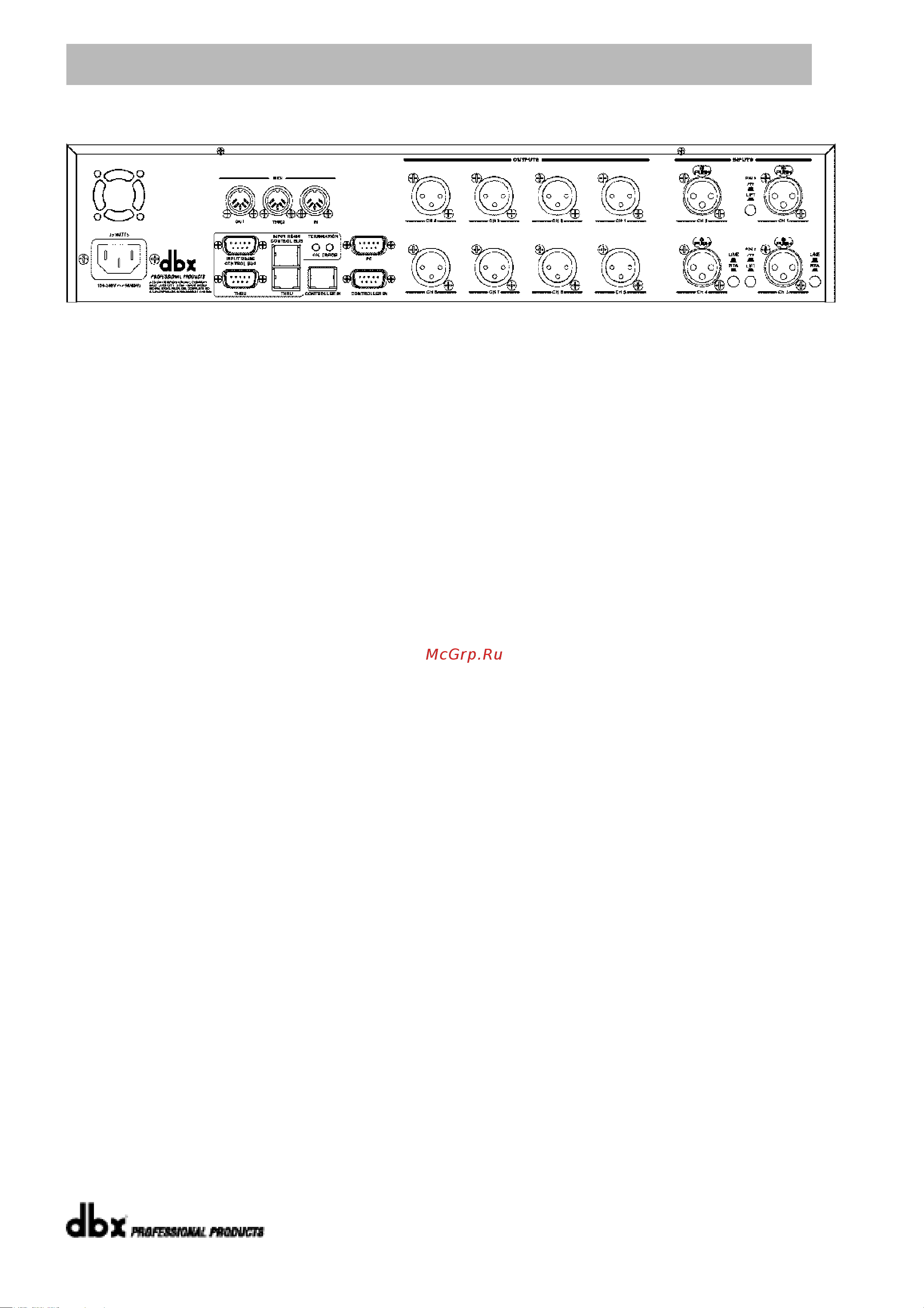

1.1 Коммутационный интерфейс на задней панели (модуль 480)
IEC – гнездо шнура электропитания
Модуль 480 поставляется с блоком питания, автоматически распознающим
напряжение в сети электропитания в диапазоне от 100 до 240 В с частотой 50-60
Гц. В комплект поставки входит шнур с разъемом IEC.
Гнезда MIDI In, Out и Thru
MIDI-коммутация 480 DriveRack™. Разъемы In, Out и Thru обеспечивают
возможность подключения 480 DriveRack™ в любой точке MIDI-цепочки.
Вход шины управления RS485 In (разъем типа DB-9)
Это гнездо используется для получения информации от других устройств в
локальной сети DriveRack™.
Выход шины управления RS485 Thru (разъем типа DB-9)
Это гнездо используется для передачи информации другим устройствам в
локальной сети DriveRack™.
Вход шины управления RS485 In (разъем типа RJ-45)
Это гнездо используется для получения информации от других устройств в
локальной сети DriveRack™.
Выход шины управления RS485 Thru (разъем типа RJ-45)
Это гнездо используется для передачи информации другим устройствам в
локальной сети DriveRack™.
Светодиоды Termination OK и ERROR
Отображают корректность сетевой терминации. Зеленый светодиод – все в
порядке, красный - ошибка.
Гнездо Remote Controller In (разъем типа DB-9)
Используется для обмена (передачи и приема) информацией между модулем и
дистанционным контроллером 480R.
Гнездо PC (разъем типа DB-9)
Используется для обмена (передачи и приема) информацией между модулем и
компьютерным интерфейсом GUI.
Выходы 1- 8
Секция выходов 480 DriveRack™ обеспечивает восемь элетронно-
сбалансир ованных выходов (разъемы XLR).
