DRIVE RACK™ РАЗДЕЛ 6 4
51

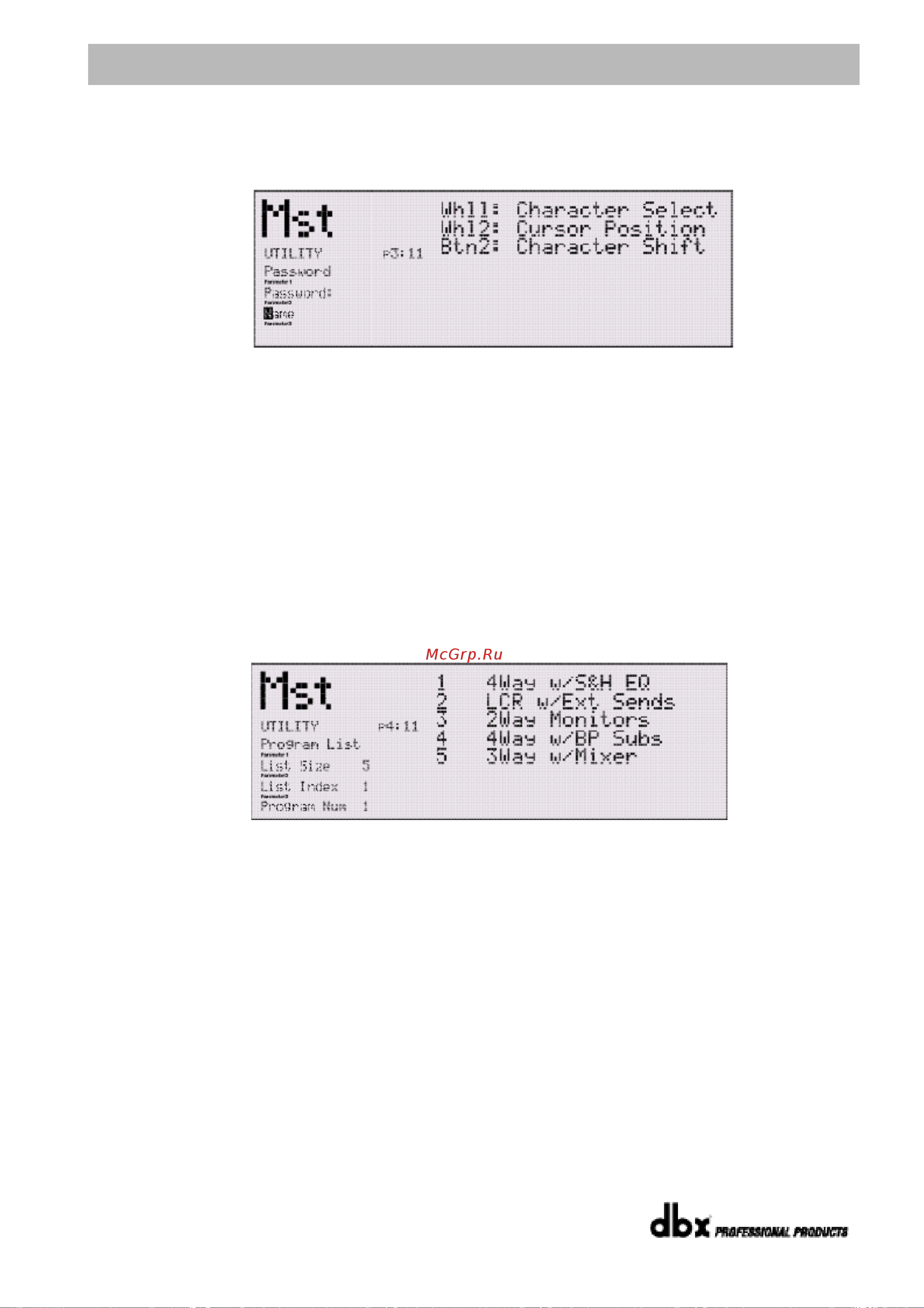

• Теперь следует поворачивать кодер
PARAMETER 1,
пока на дисплее не появится
картинка:
• Для перемещения курсора следует поворачивать кодер
PARAMETER 2
.
Кодер
PARAMETER 1
используется для ввода букв и символов пароля, для
переключения между заглавными и строчными буквами на кодер следует нажать.
• Когда пароль введен, нажмите кнопку
PROGRAM
.
6.5 Program List - список программ
В меню утилит можно создавать список программ, удобную форму объединения
программ в группы. Список программ можно защитить паролем. Для создания
списка программ следует сделать вот что:
В режиме Programm нажмите кнопку
UTILITY
и, используя кнопки
PREV PG
и
NEXT
PG
, перейдите на страницу 4 меню утилит. На дисплее Вы увидите:
• С помощью кодера
PARAMETER 1
задайте длину списка (от 1 до 10 программ).
• С помощью кодера
PARAMETER 2
определите место выбранной программы в
текущем списке.
