DRIVE RACK™ РАЗДЕЛ 11
5
Светодиоды Termination OK и ERROR
Отображают корректность сетевой терминации. Зеленый светодиод – все в
порядке, красный - ошибка.
Гнездо Remote Controller In (разъем типа DB-9)
Используется для обмена (передачи и приема) информацией между модулем и
дистанционным контроллером 480R.
Выходы 1-8 (разъемы EUROBLOCK)
Секция выходов модуля 481 DriveRack™ обеспечивает восемь элетронно-
сбалансир ованных выходов (разъемы Euroblock).
Переключатели Pin 1/Lift
Физически размыкают землю шасси и контакт №1 выбранной пары входных гнезд
(1/2 или 3/4).

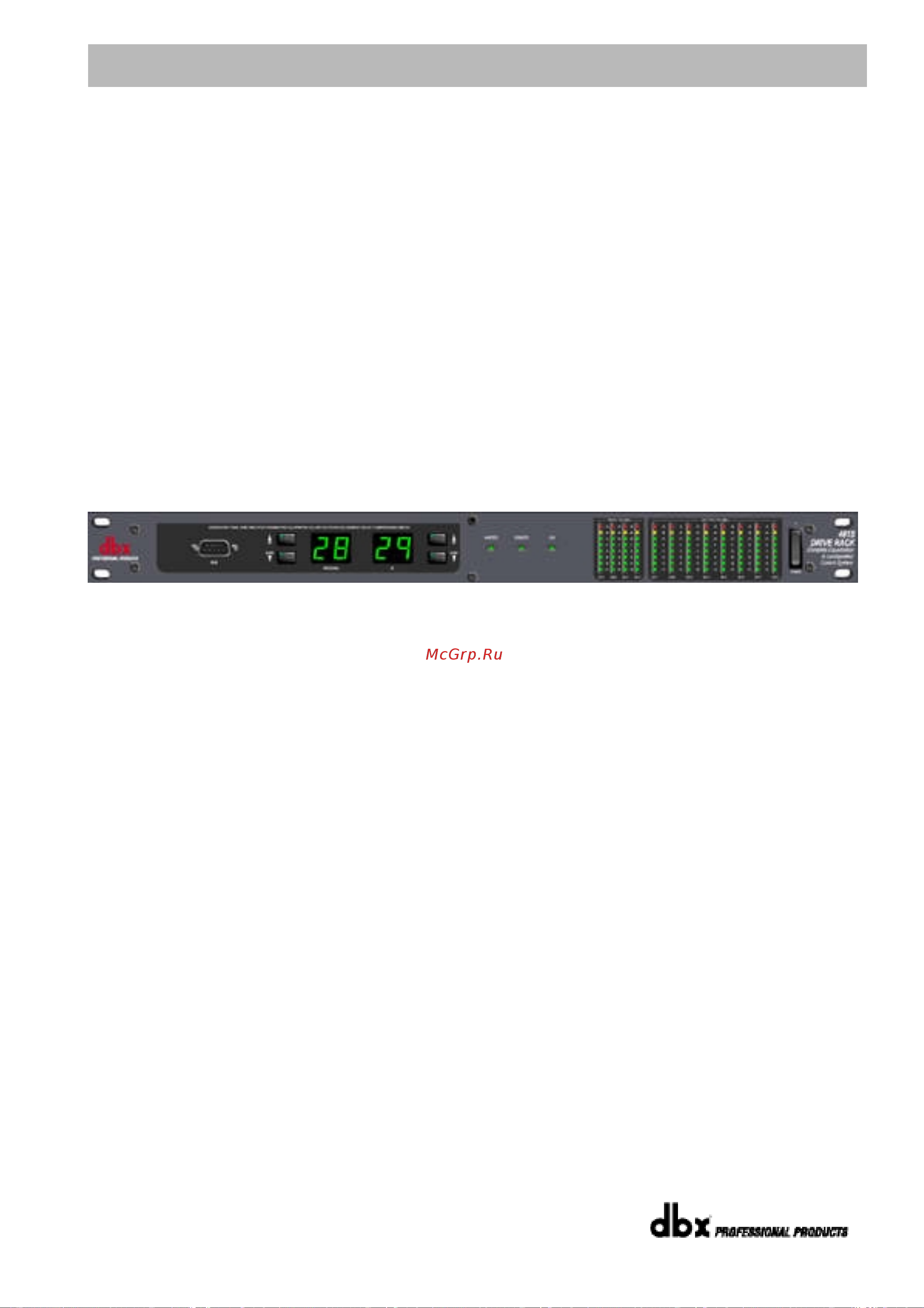

1.4 Лицевая панель (модуль 481)
Гнездо PC (разъем типа DB-9)
Используется для обмена (передачи и приема) информацией между модулем и
компьютерным интерфейсом GUI.
Кнопки Program Up и Down
Используются для пролистывания меню Program модуля 481.
Дисплей Program
Отображает номер выбранной программы.
Дисплей ID
Отображает идентификационный номер данного модуля 481 в локальной сети.
Светодиод Control Bus
Горящий светодиод сообщает, что модуль 481 подсоединен к шине управления
(control bus). Мигающий светодиод означает, что модуль 481 передает/пол учает
информацию по сети.
