РАЗДЕЛ 5 DRIVE RACK™
16

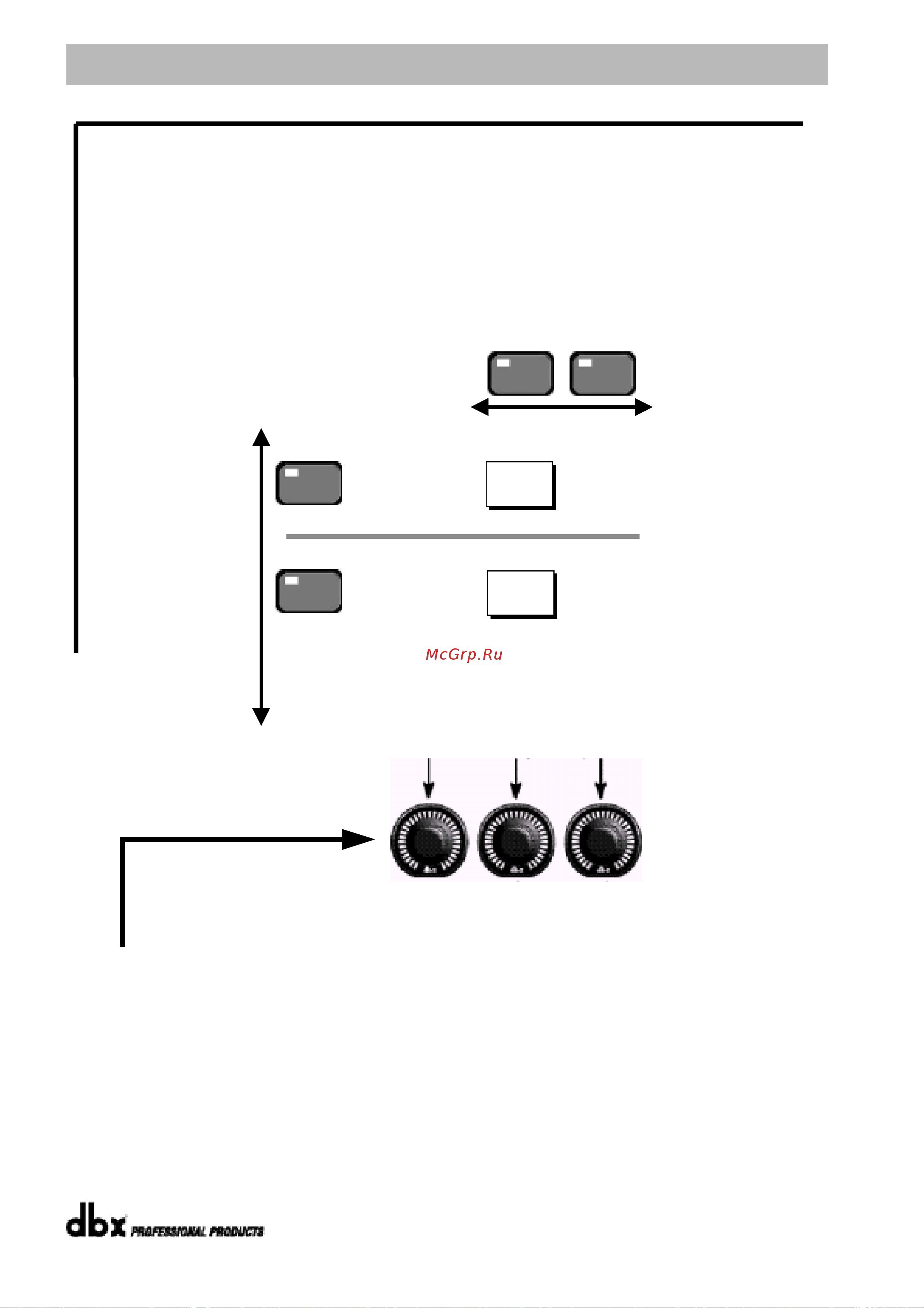

Навигация по параметрам задержки
Чтобы начать редактировать параметры блоков задержки и компенсирующей задержки, следует
придерживаться описанной ниже процедуры. В режиме Program доступ к блоку задержки осуществляется
нажатием кнопки DELAY или вращением кодеров PARAMETER 2 или PARAMETER 3. После этого следует
нажать на кодер PARAMETER 2 или 3 для доступа к меню редактирования. Переключение между
страницам меню осуществляется последовательным нажатием кнопок "Next Page" или "Prev Page", пока
на ЖК-дисплее не появится нужная в данный момент страница.
1 2 3
2.9 Навигация по параметрам секции DYNAMICS (динамическая
обработки)
Нажимание кнопки
DELAY позволит
переключаться
между параметрами
звдкржки на всех
каналах, где она
используется.
Кодеры PARAMETER
используются для
редактирования значений
выбранных параметров
◄
PREV PAGE NEXT PAGE
►
Компенсирующая
задержка после
кроссовера
Задержка
Задержка
DELAY
DELAY
Delay On/Off
Type
Lengh
Delay On/Off
Type
Lengh
