DRIVE RACK™ РАЗДЕЛ 6 4
55
6.12 SYSEX Dump - передача системных данных SYSEX
Функция BULK DUMP позволяет предавать все данные, содержащиеся в памяти
480, 481 или 482, включая данные обо всех пользовательских программах,
установках, утилитах и MIDI-конфигурации. Для этого нужно сделать следующее:
• Нажмите кнопку
UTILITY
и войдите в меню утилит .
• Нажимайте кнопку
NEXT PG
до тех пор, пока не перейдете на страницу 10 (Р10).
• Нажмите на кодер
PARAMETER 3
для старта передачи данных.
6.13 SYSEX ID – иденитификационный номер SYSEX
Имеется возможность задать устройству уникальный идентификационный номер
SYSEX. Для этого должно сделать следующее:
• Нажмите кнопку
UTILITY
и войдите в меню утилит .
• Нажимайте кнопку
NEXT PG
до тех пор, пока не перейдете на страницу 8 (Р8).
• С помощью кодера
PARAMETER 2
выберите идентификационный номер для
данного устройства.
6.14 Mic Pre Setup – параметры микрофонного
предусилителя
В меню утилит осуществляется регулировка чувствительности микрофонных
предусилителей на входных каналах 3 и 4, которые используются для работы с
анализаторами спектра. Вы должны сделать следующее:
• В режиме Programm нажмите кнопку
UTILITY
и, используя кнопки
PREV PG
и
NEXT PG

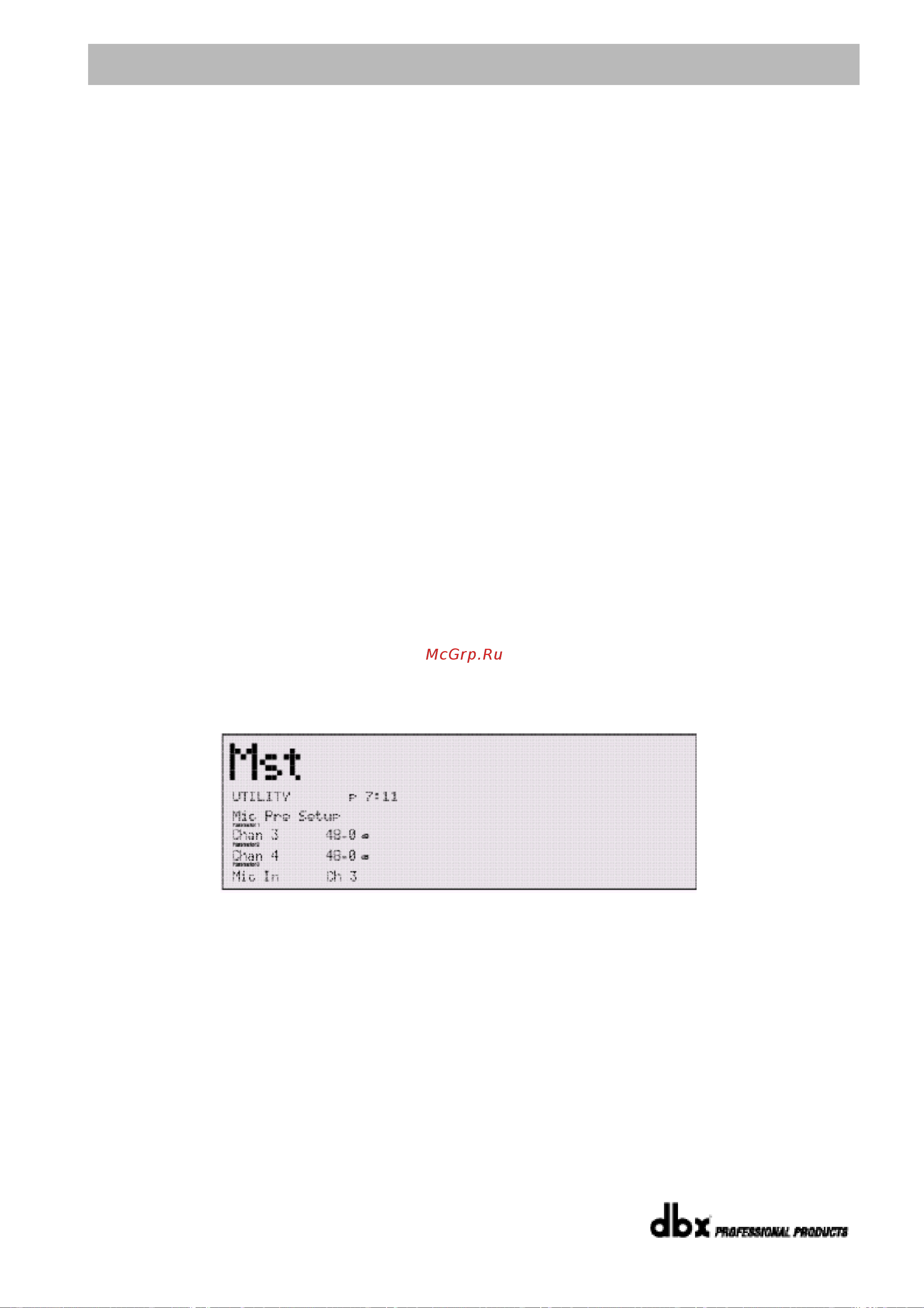

, перейдите на страницу 7 меню утилит. На дисплее появится примерно
следующая картинка:
• С помощью кодеров
PARAMETER
1
и
PARAMETER
2
установите необходимые
уровни чувствительности на каналах 3 и 4 соответственно. Регулировка
осуществляется в диапазоне от 20,0 до 60,0 дБ.
• С помощью кодера
PARAMETER
3
активизируйте микрофонный вход, варианты:
канал 3 (CH 3), канала 4 (CH 4), каналы 3 и 4 вместе (CH 3 + CH 4).
Внимание: – корректность функционирования а нализаторов спектра с
микрофоном существенно зависит от корректности установленных на
этой странице значений параметров.
