DRIVE RACK™ РАЗДЕЛ 3 4
24
3.3 Editing Factory Programs - редактирование фабричных
программ
Для перемещения между страницами меню редактирования параметров данного
блока используйте кнопки
PREV PG
и
NEXT PG
. Кодер
PARAMETER
используется

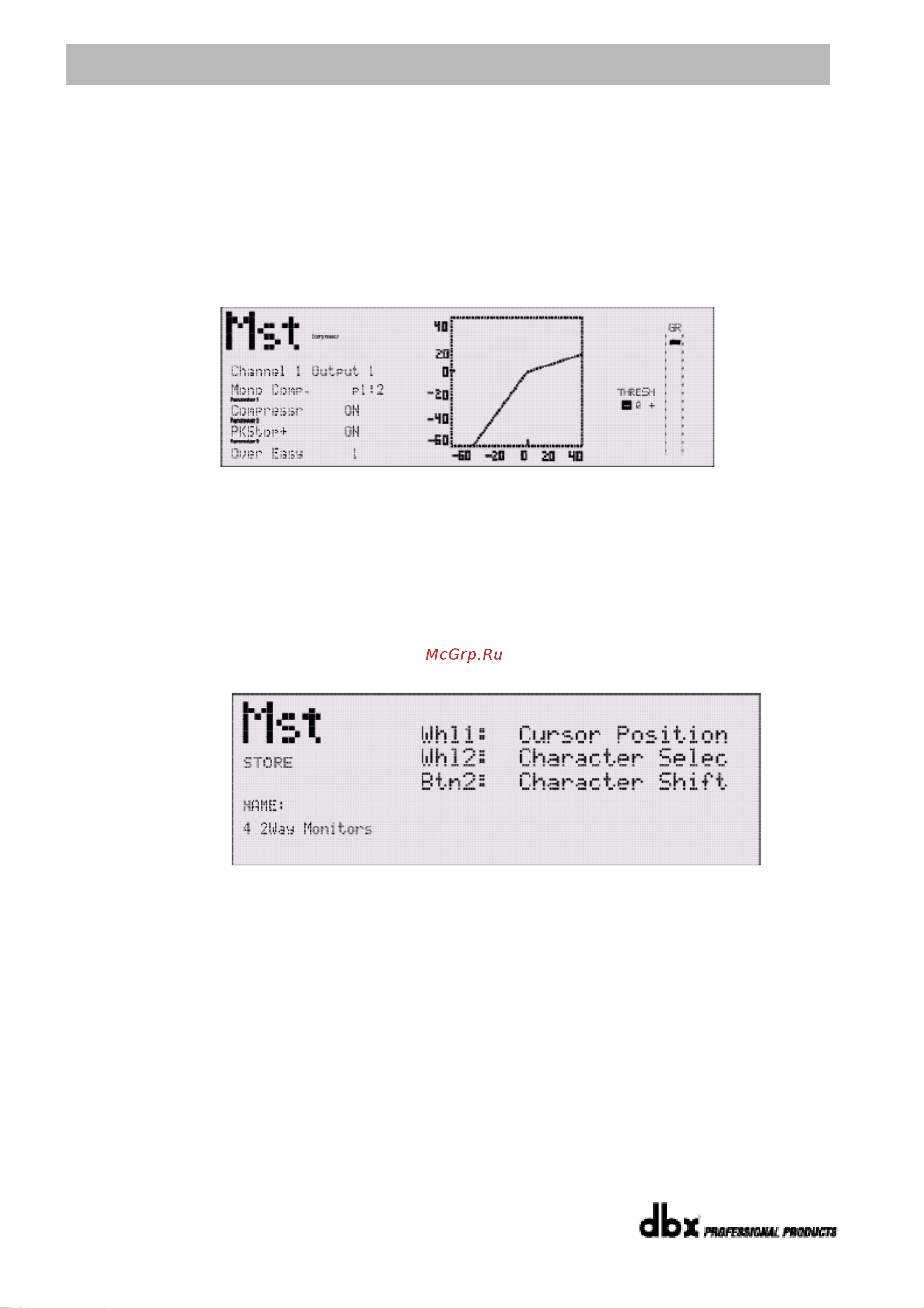

для редактирования значений параметров. Ниже приведена картинка,
иллюстрирующая изображение, появляющееся на ЖК-дисплее при входе в режим
редактирования блока компрессор/лимитер:
3.4 Saving Factory Programs Changes - сохранение фабричных
программ с изменениями
После того, как Вы отредактировали фабричную или пользовательскую программу,
DriveRack
TM
позволяет сохранить ее (вместе со сделанными изменениями) вместо
одной из пользовательских программ - простым нажатием кнопки
STORE
. На
дисплее появ итс я примерно следующее:
Это – предложение о переименовании программы и напоминание о том, какие
органы управления для чего используются: для перемещения курсора (области
выделения) - кодер
PARAMETER 2,
а кодер
PARAMETER 1
– для выбора букв и
символов в наименовании новой программы. Чтобы переключиться между
заглавными и строчными буквами, следует нажать на кодер
PARAMETER 2
.
