РАЗДЕЛ 5 DRIVE RACK™
18
Навигация по параметрам входов и выходов
Чтобы начать редактировать параметры блока динамической обработки, следует придерживаться
описанной ниже процедуры. В режиме Program доступ к блоку Dynamics осуществляется нажатием кнопки
DYNAMICS или вращением кодеров PARAMETER 2 или PARAMETER 3. После этого следует нажать на
кодер PARAMETER 2 или 3 для доступа к меню редактирования. Переключение между страницам меню
осуществляется последовательным нажатием кнопок "Next Page" или "Prev Page", пока на ЖК-дисплее не
появится нужная в данный момент страница.
1 2 3

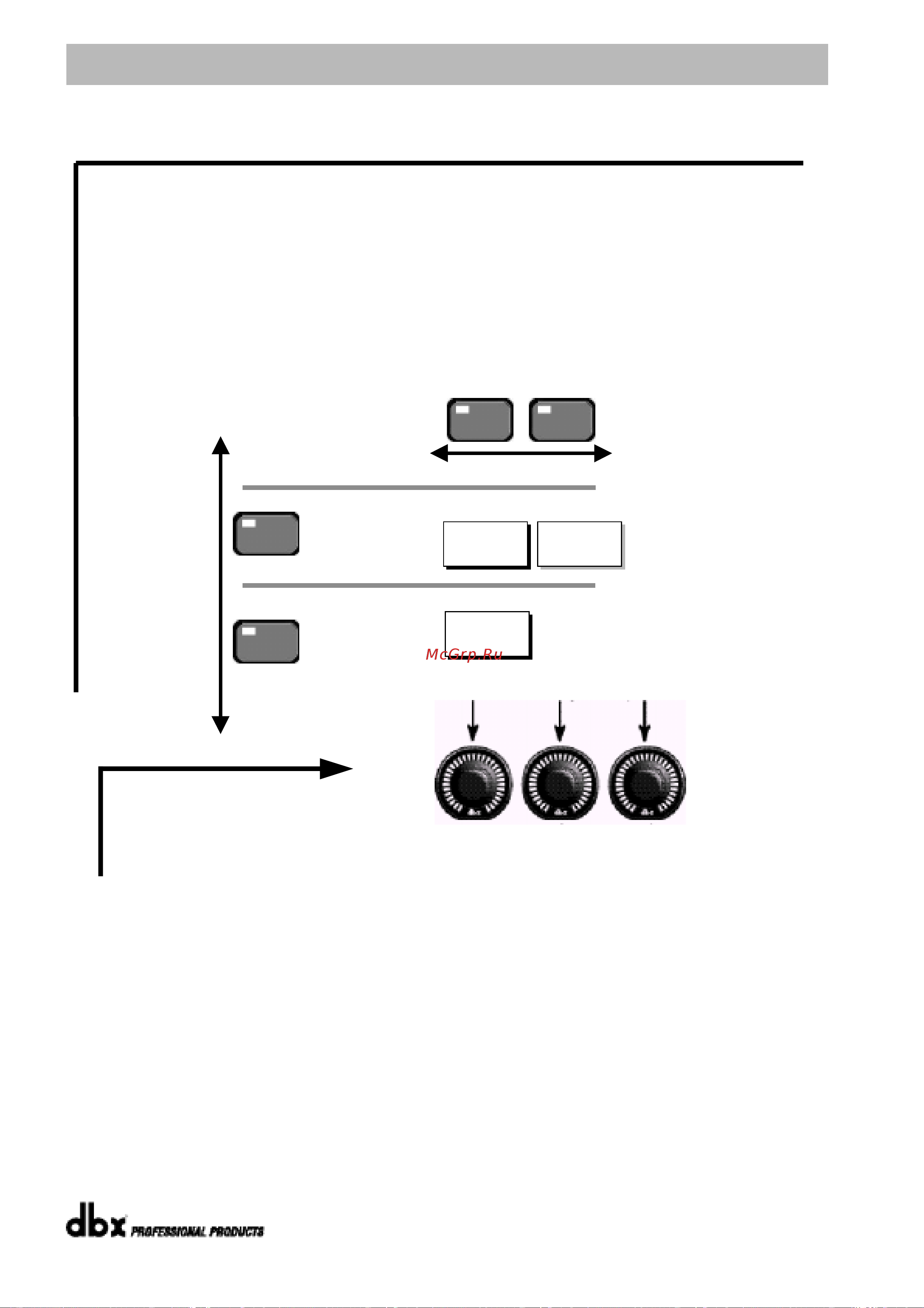

2.11 Навигация по параметрам секции UTILITY (утилиты)
Входы и
выходы
Входы и
выходы
Нажимание кнопки
OTHER
позволит
переключаться
между секциями
входов и выходов на
каждом канале в
выбранной
программе.
Кодеры PARAMETER
используются для
редактирования значений
выбранных параметров
D OTHER
OTHER
Level
High Pass On/Off
Pink Noise On/Of
f
Noise Level
Входные каналы 1 - 4
◄
PREV PAGE NEXT PAGE
►
Level/Shift
Out Level
Phase Shift
Выходные каналы 1 - 8
