Снятие нижней крышки | 11
4

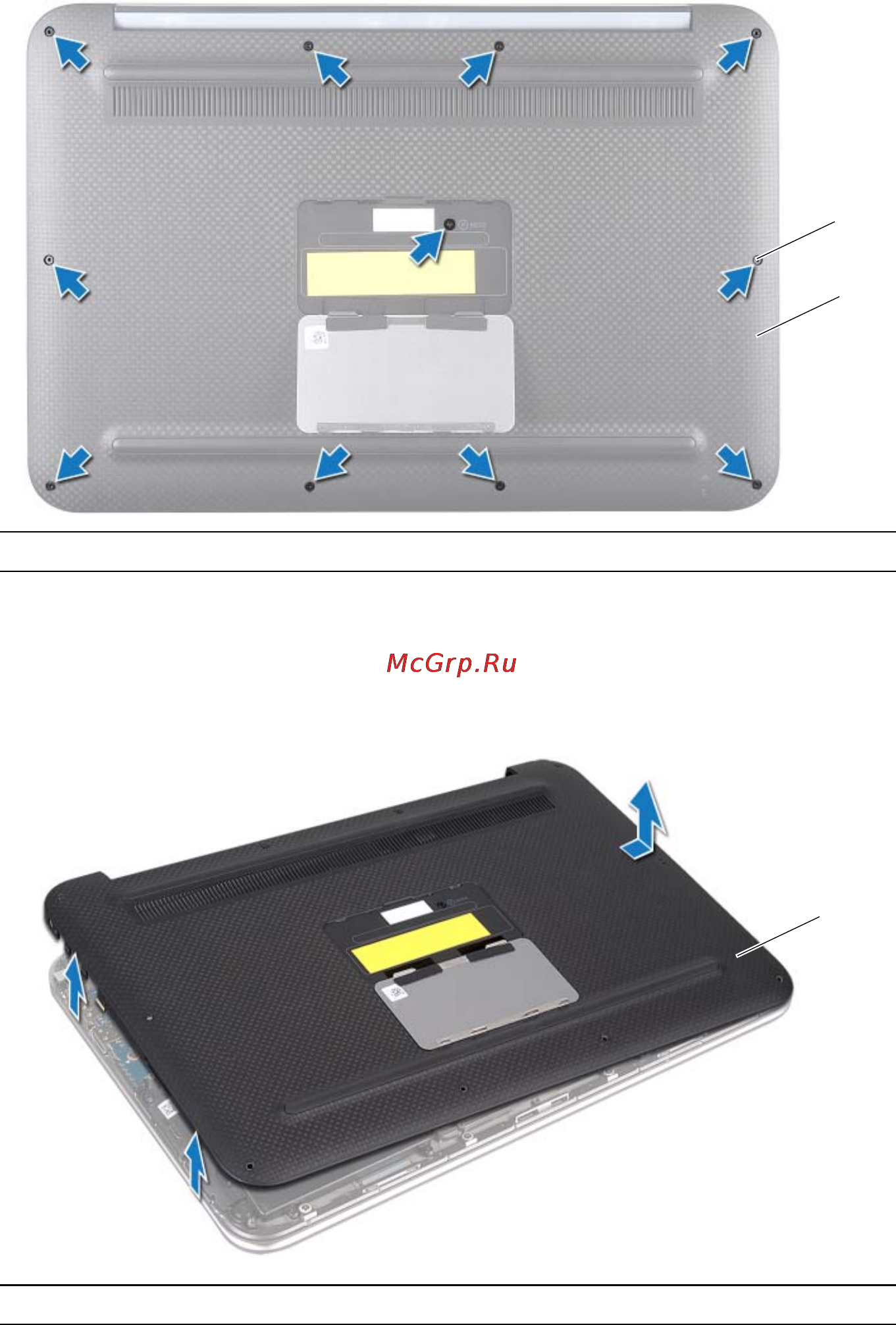

Начиная сбоку компьютера, осторожно подцепите нижнюю крышку.
5
Осторожно поднимите нижнюю крышку под углом и сдвиньте ее, чтобы
освободить слот переключателя питания.
1
винты (11)
2
нижняя крышка
1
нижняя крышка
1
2
