![Dell XPS Duo 12 221x-6869 [71/76] Выверните винты крепления клавиатуры к упору для рук в сборе](/img/pdf.png)
Dell XPS Duo 12 221x-6869 [71/76] Выверните винты крепления клавиатуры к упору для рук в сборе
![Dell XPS Duo 12 221x-6869 [71/76] Выверните винты крепления клавиатуры к упору для рук в сборе](/views2/1084967/page71/bg47.png)
Извлечение клавиатуры | 71
Последовательность действий
1
Выверните винты крепления скобы WLAN и скобы mSATA
к упору для рук в сборе
2
Снимите скобу WLAN и скобу mSATA с клавиатуры.
ВНИМАНИЕ: Колпачки для клавиш на клавиатуре хрупкие, легко
смещаются, и их установка требует времени. Будьте осторожны во время
разборки и манипулирования с клавиатурой.
3
Выверните винты крепления клавиатуры к упору для рук в сборе.

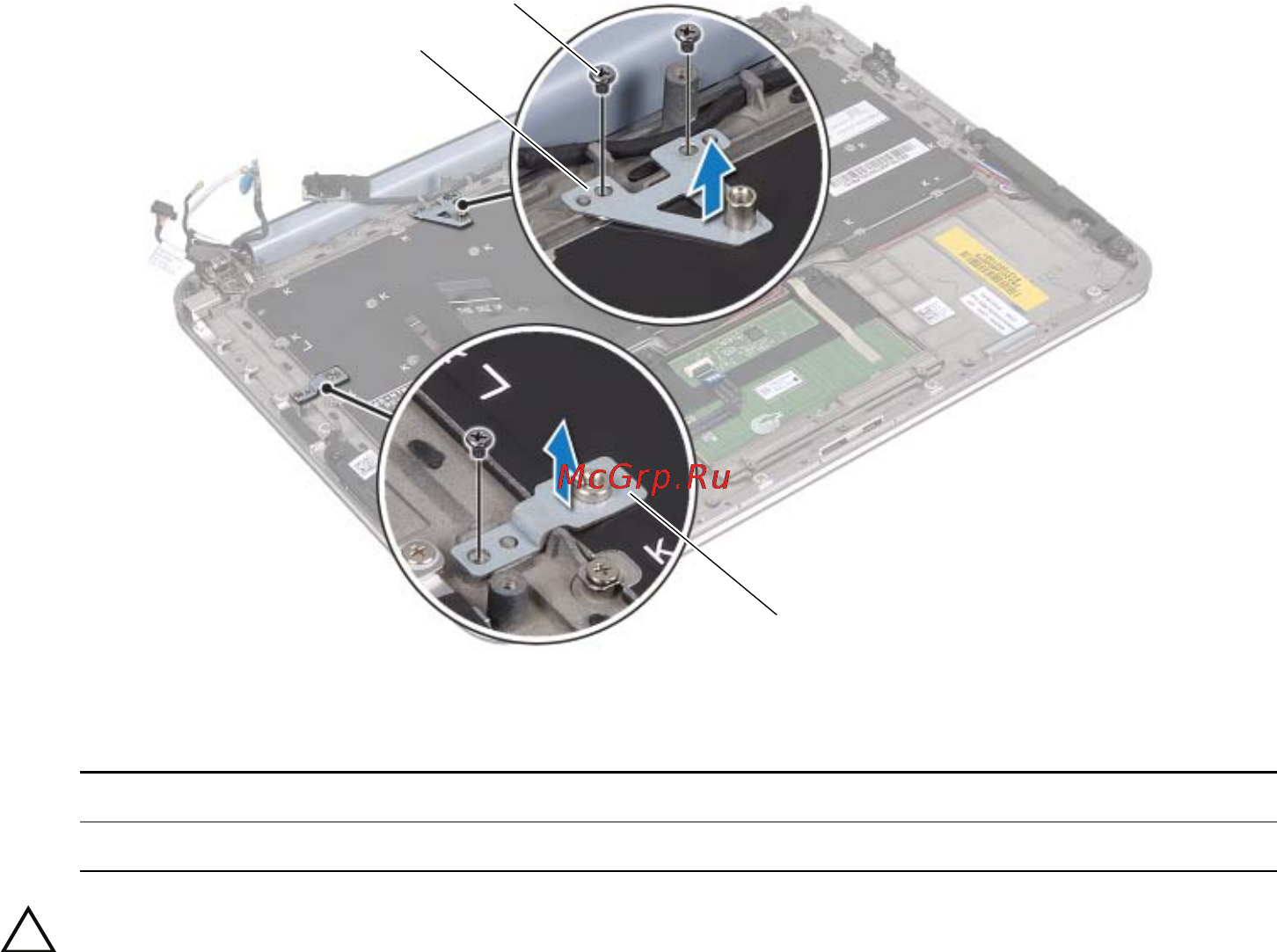

1 скоба mSATA 2 винты (3)
3 скоба WLAN
2
1
3
