Снятие радиатора процессора | 33
2

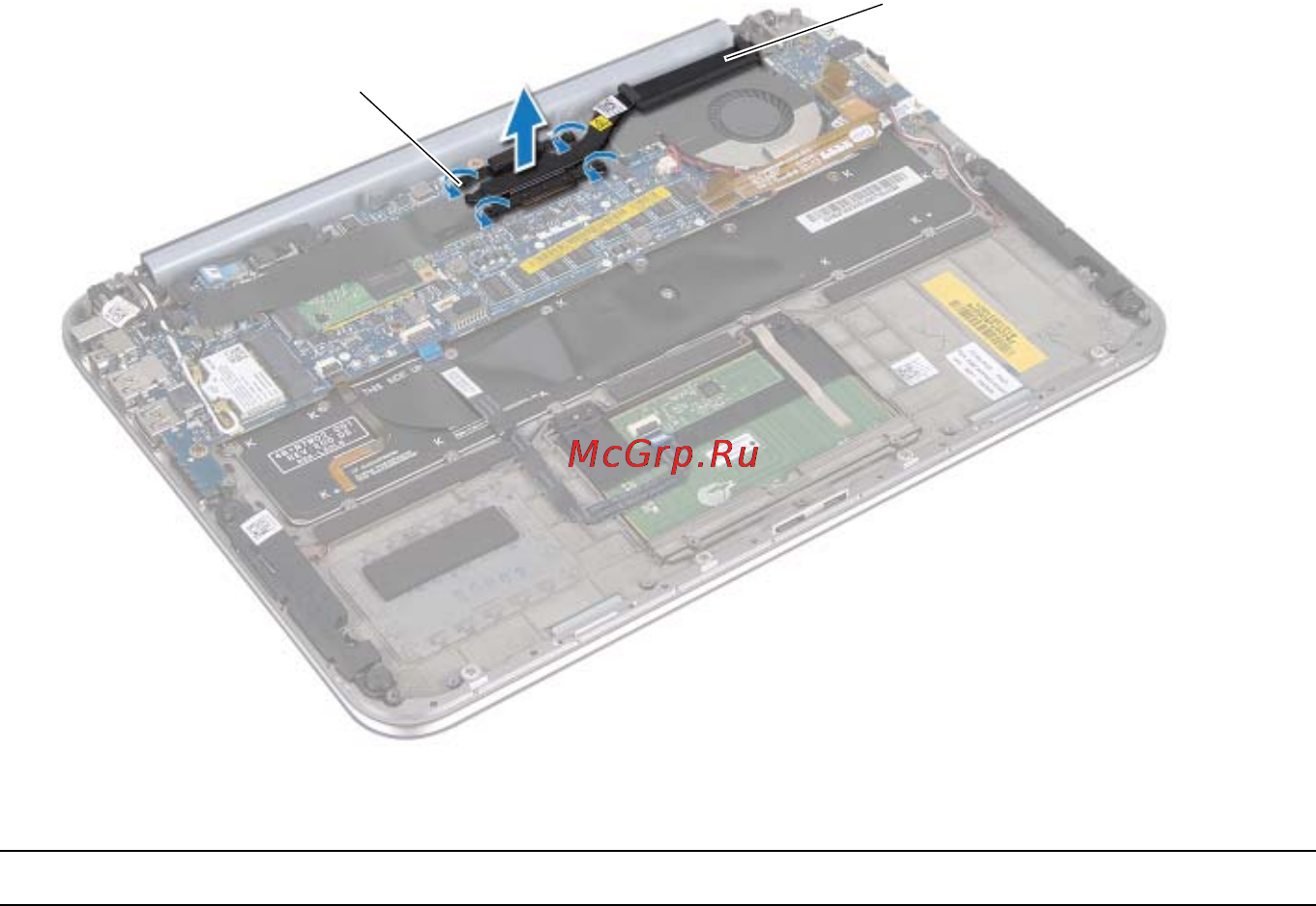

Приподнимите радиатор процессора и снимите его с системной платы в
сборе.
1 невыпадающие винты (4) 2 радиатор процессора
1
2
