Снятие дисплея в сборе | 49
4

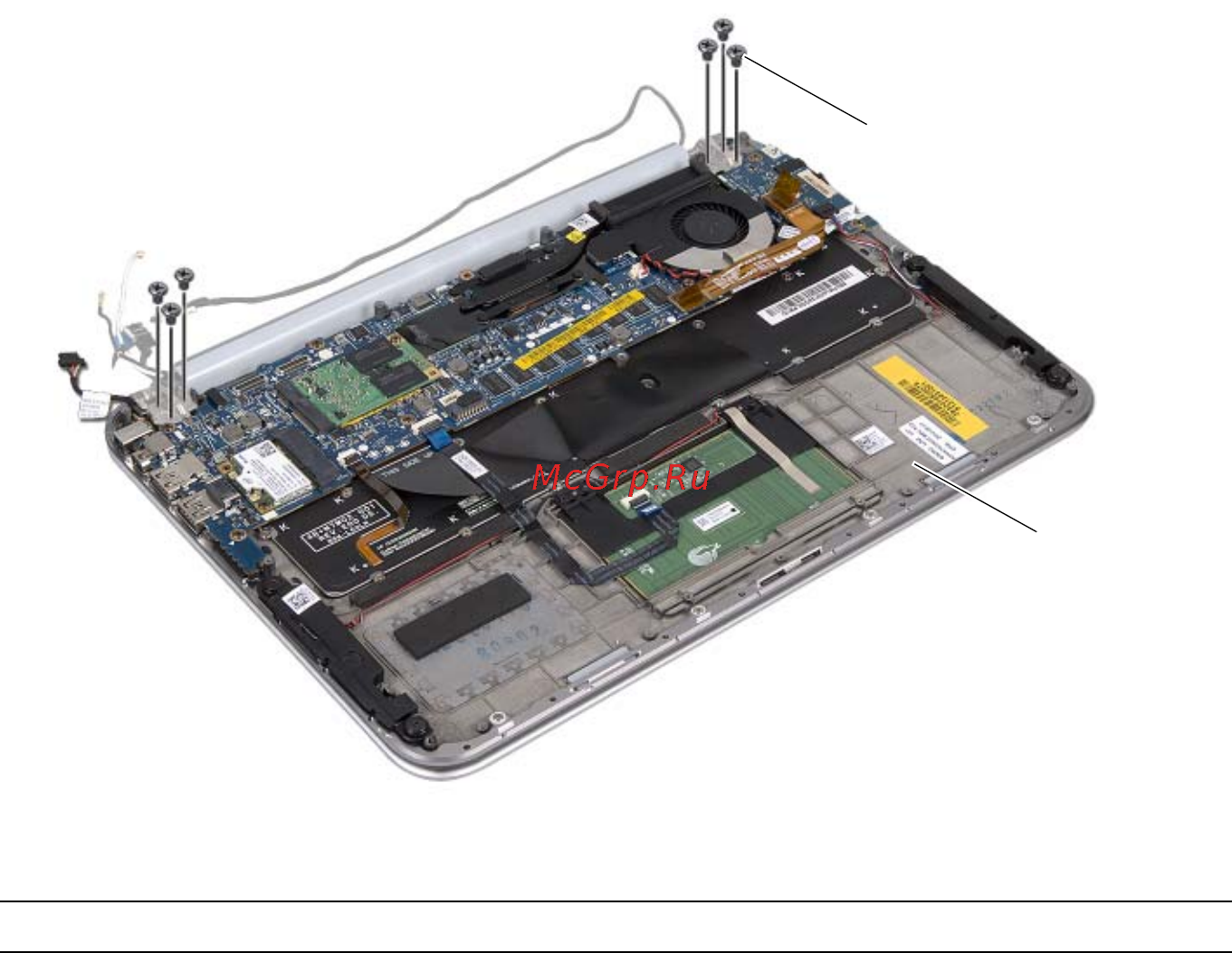

Выверните винты крепления дисплея к упору для рук в сборе.
1 винты (6) 2 упор для рук в сборе
1
2
