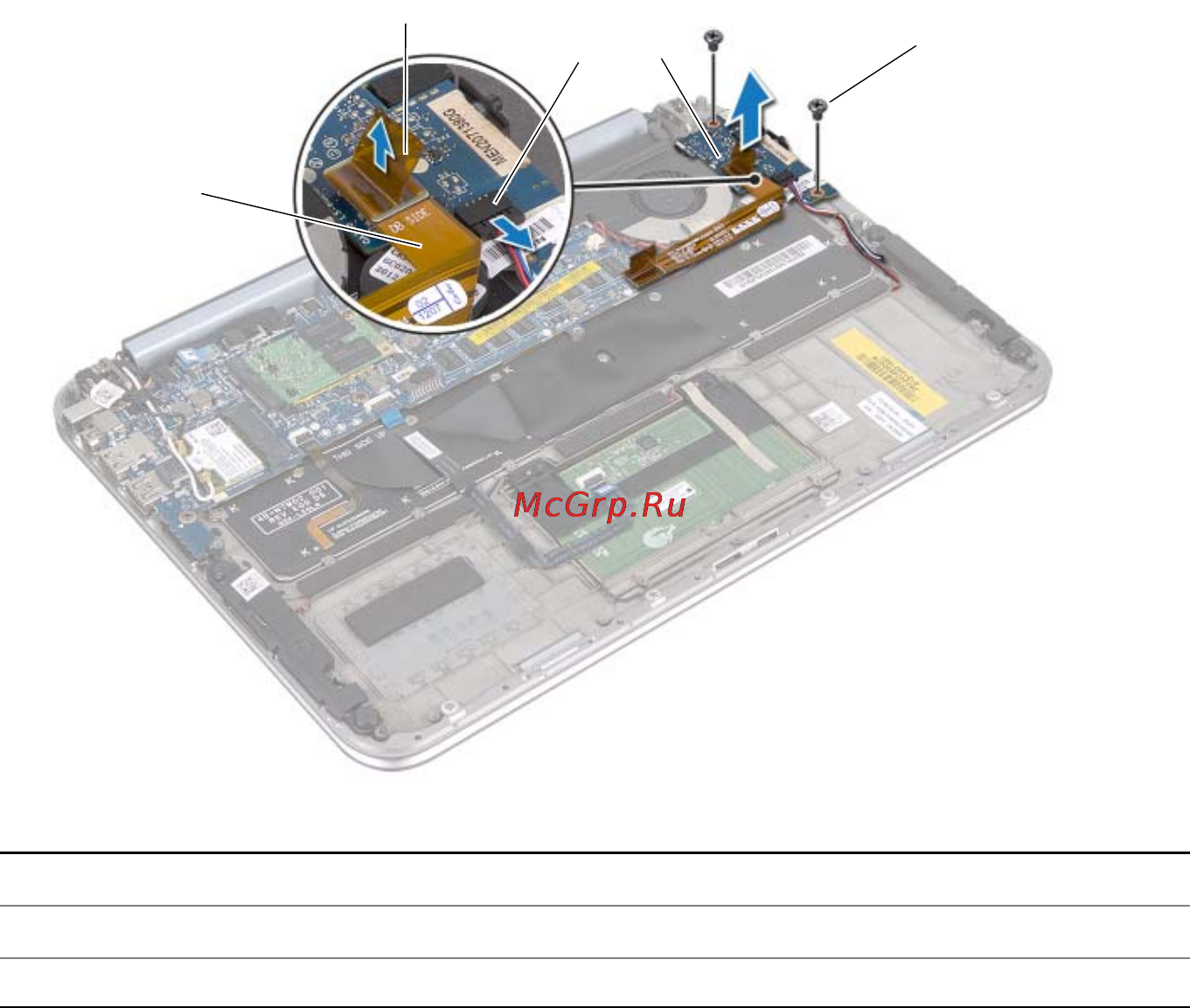

36 | Снятие платы ввода-вывода
3
Выверните винты крепления платы ввода-вывода к упору для рук в сборе.
4
Снимите плату ввода-вывода с упора для рук в сборе.
1
кабель платы ввода-вывода
2
язычок
3
разъем кабеля динамиков
4
плата ввода-вывода
5 винты (2)
1
3
5
4
2
