50 | Снятие дисплея в сборе
5

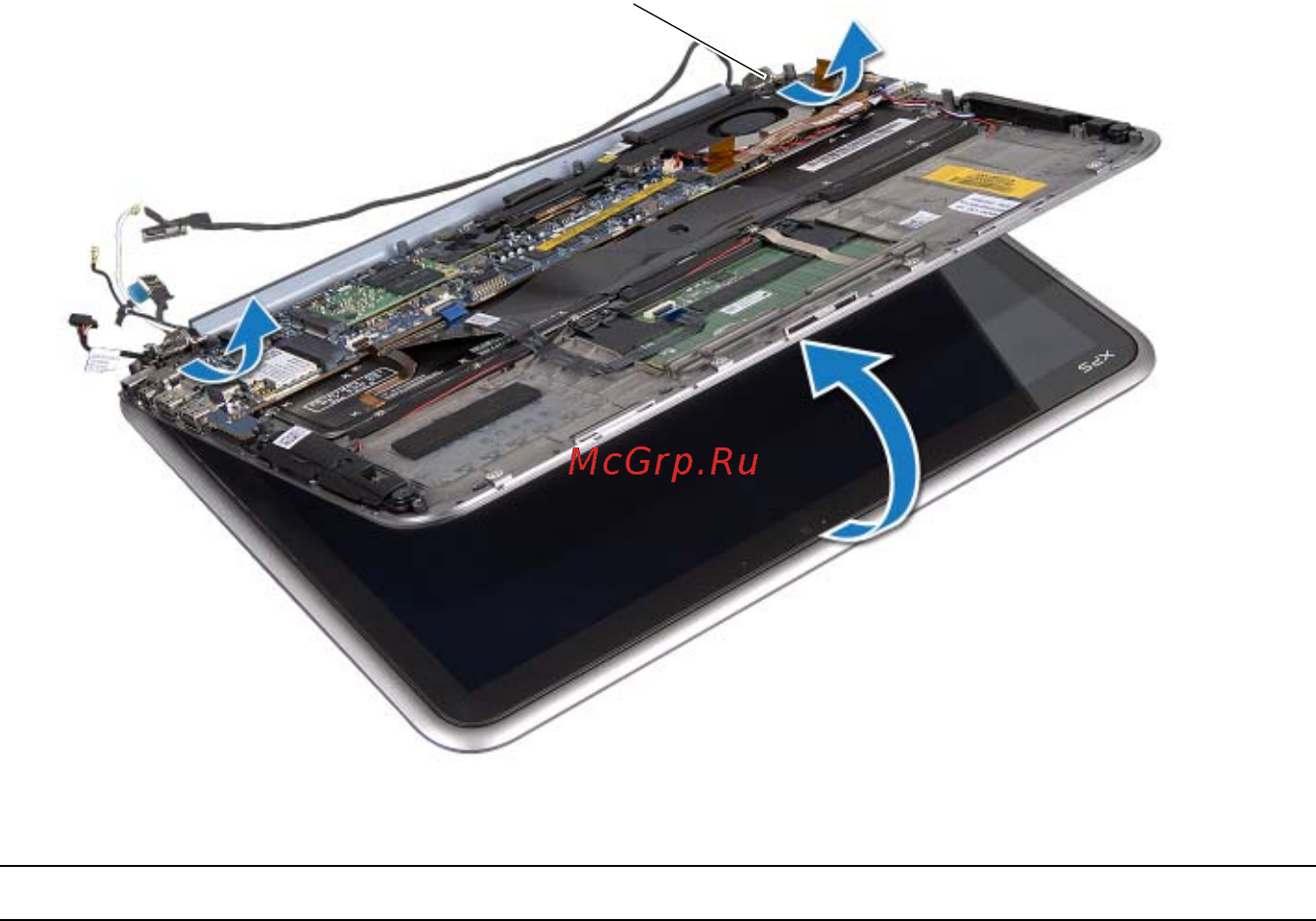

Осторожно поднимите упор для рук в сборе под углом и сдвиньте его,
чтобы освободить язычки на упоре для рук от шарниров дисплея.
1 шарниры дисплея (2)
1
