26 | Извлечение батареи типа "таблетка"
Последовательность действий
1
Отсоедините кабель платы ввода/вывода от системной платы.
2
Отсоедините кабель батарейки типа «таблетка» от системной платы.
3
Запомните, как уложен кабель батарейки типа «таблетка», и извлеките
кабель из направляющих.
4
Извлеките батарейку типа «таблетка» из клавиатуры.

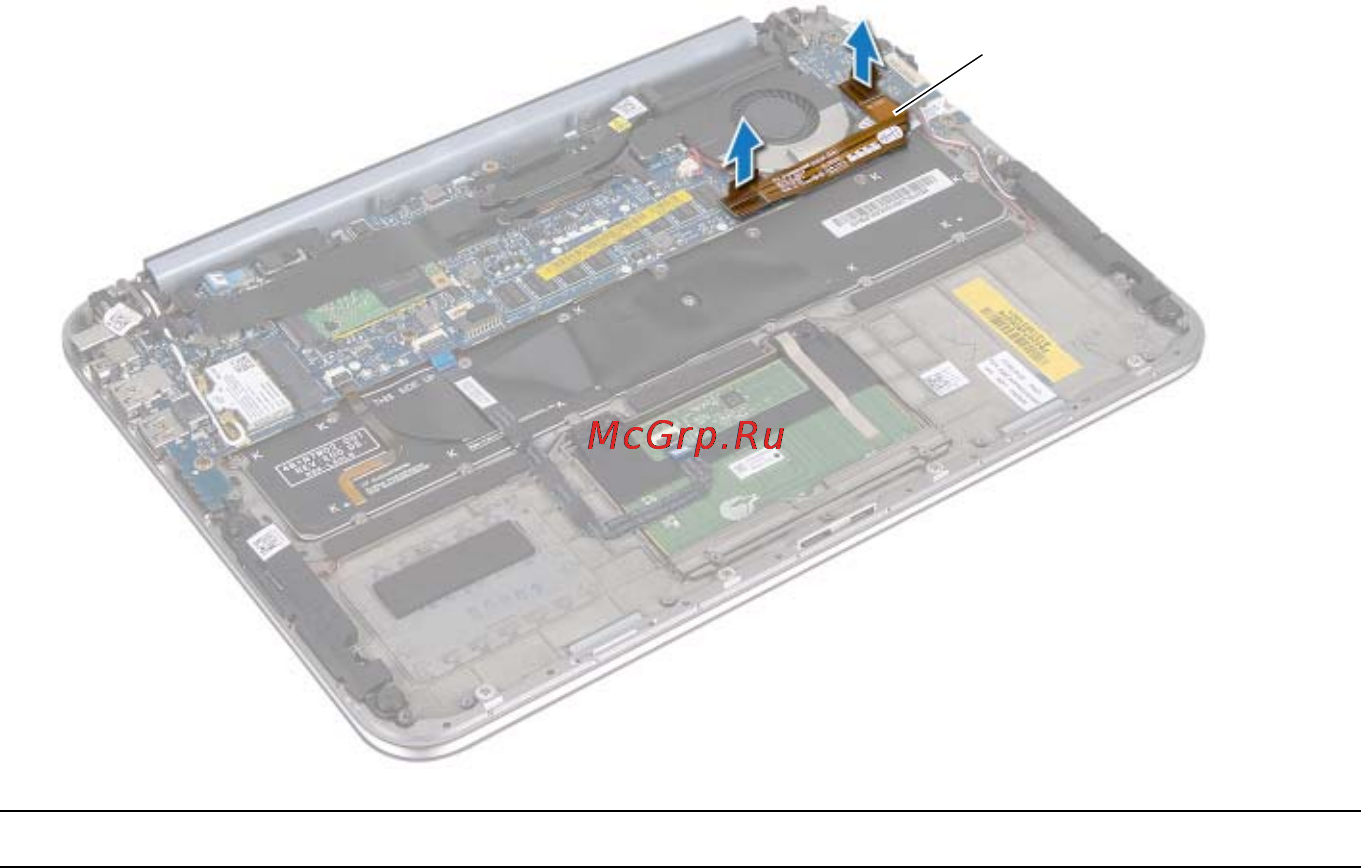

1 кабель платы ввода-вывода
