42 | Извлечение системной платы
4

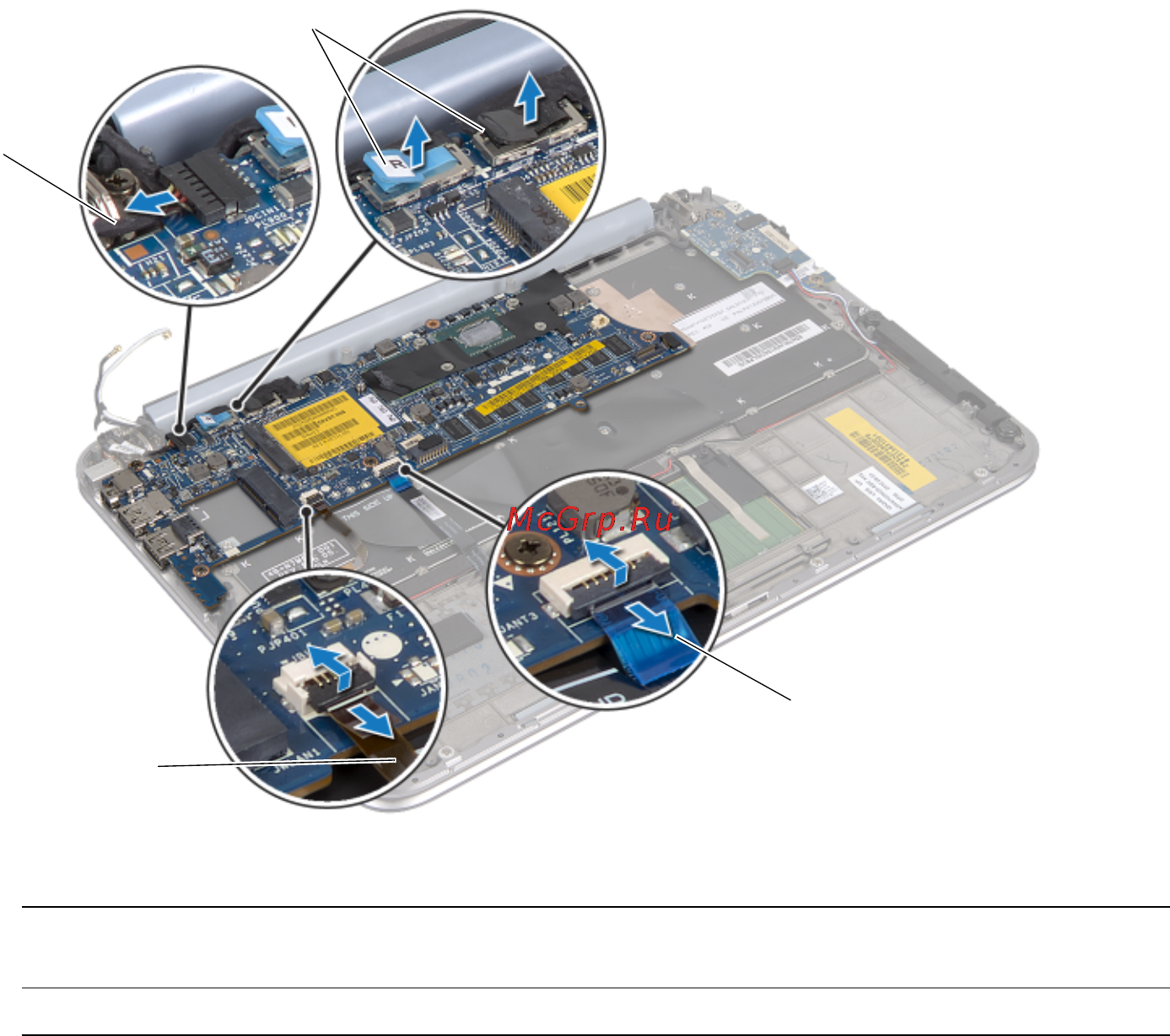

Приподнимите защелки разъема и потяните за язычки, чтобы отсоединить
кабель сенсорной панели и кабель подсветки клавиатуры от разъемов
системной платы.
5
Извлеките антенные кабели из направляющих на системной плате.
См. раздел «Извлечение мини-платы беспроводной сети» на стр. 15.
1 кабель для подключения к разъему
адаптера питания
2 кабели дисплея
3 кабель сенсорной панели 4 кабель подсветки клавиатуры
4
1
2
3
