Снятие модуля камеры | 59
3

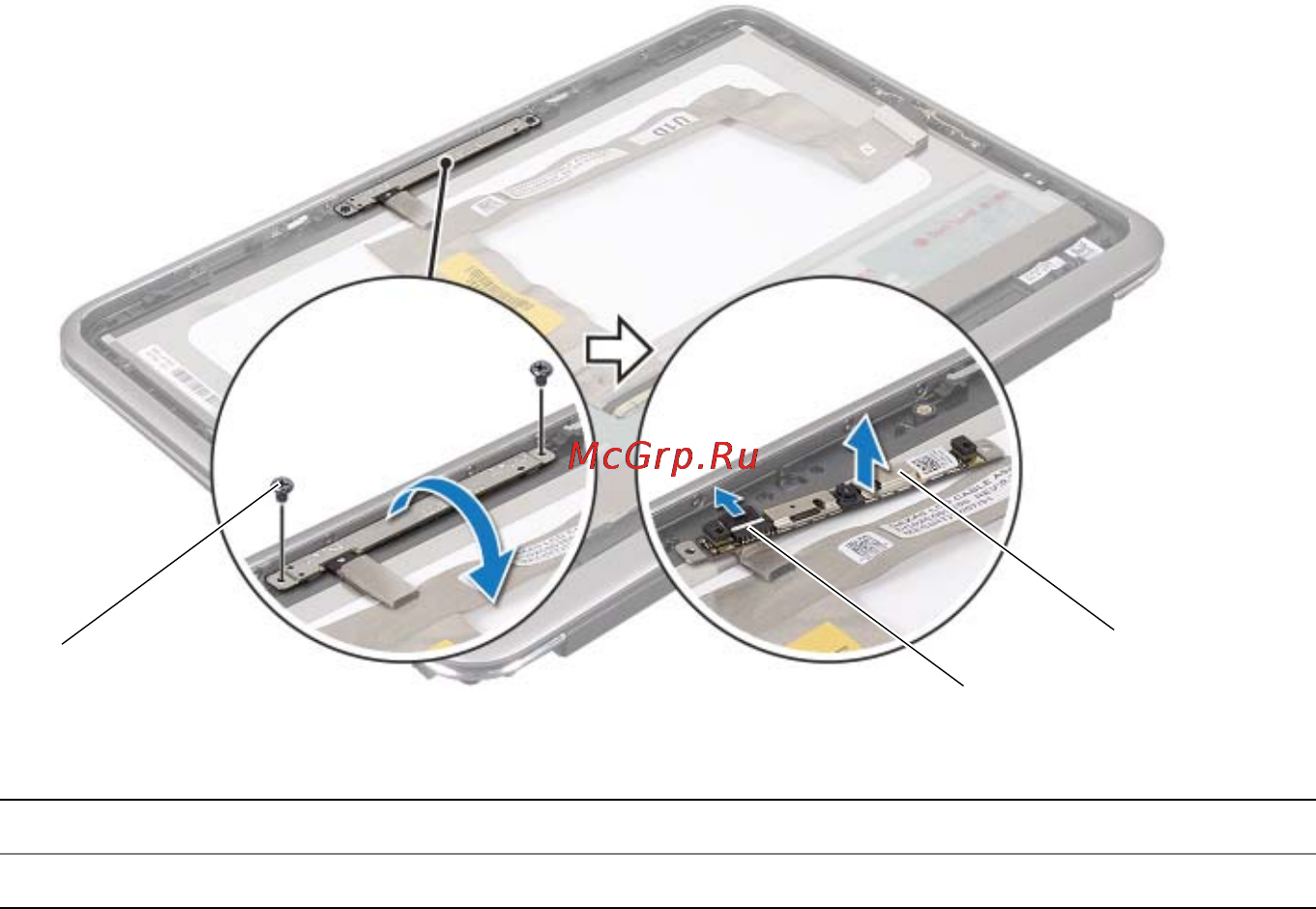

Осторожно снимите модуль камеры с панели дисплея.
1 винты (2) 2 разъем для кабеля камеры
3 модуль камеры
2
1
3
