54 | Снятие задней крышки дисплея
3

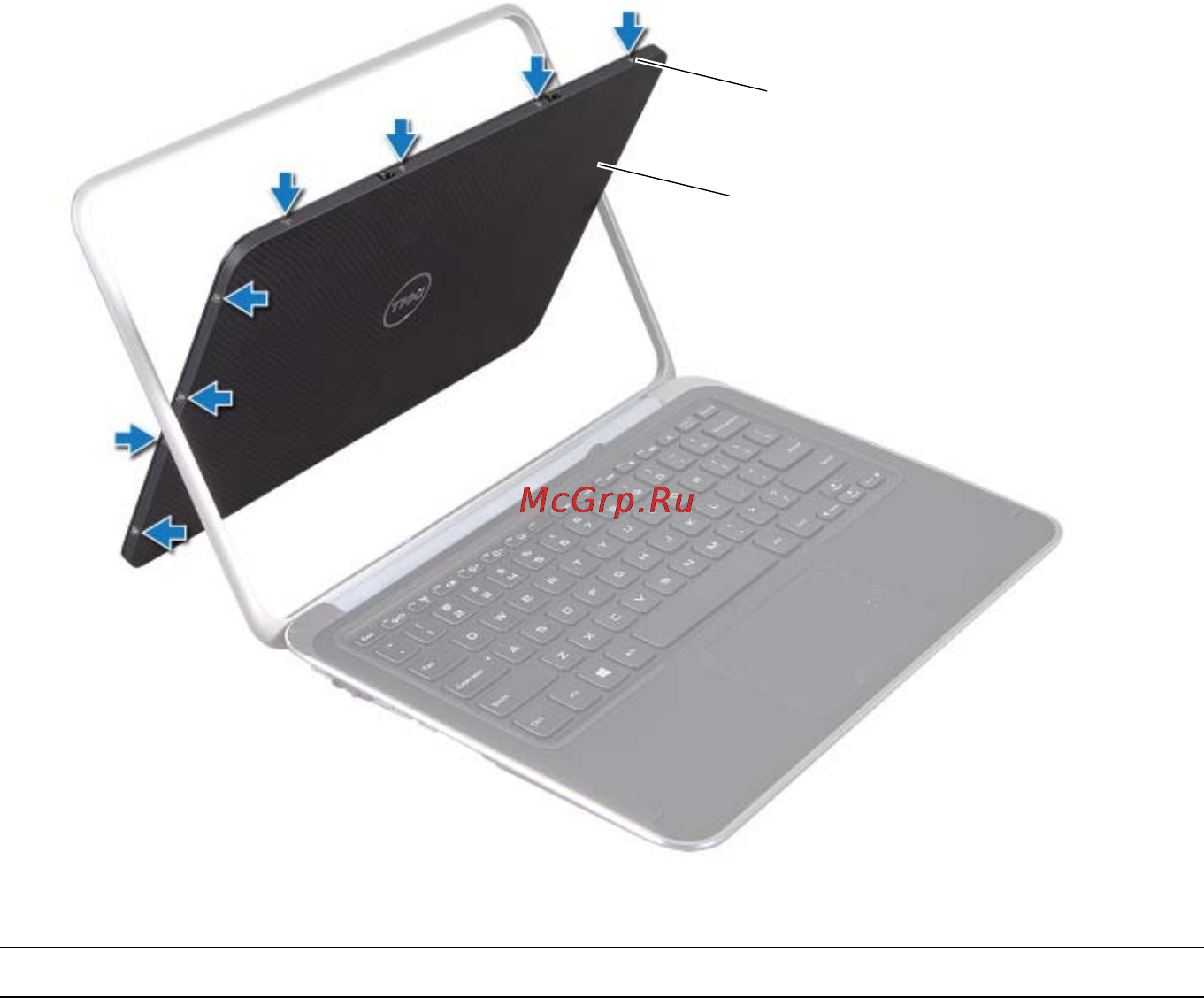

Выверните винты крепления задней крышки к панели дисплея.
1 винты (8) 2 задняя крышка дисплея
1
2
