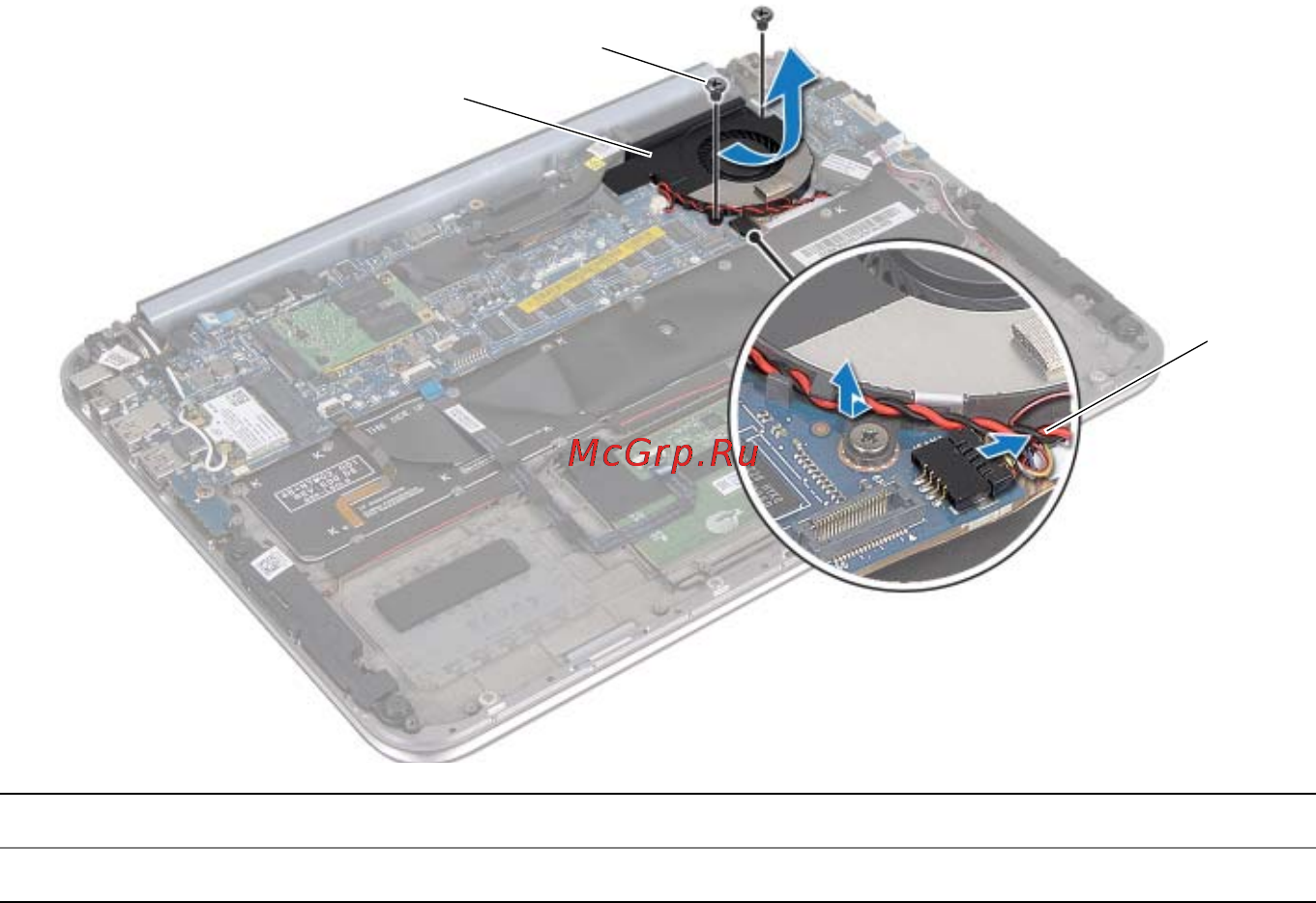

30 | Извлечение вентилятора
3
Отключите кабель вентилятора от разъема системной платы.
4
Выверните винты крепления вентилятора к клавиатуре.
5
Выдвиньте и извлеките вентилятор вместе с соответствующим кабелем из
компьютера.
1 вентилятор 2 винты (2)
3 кабель вентилятора
2
1
3
