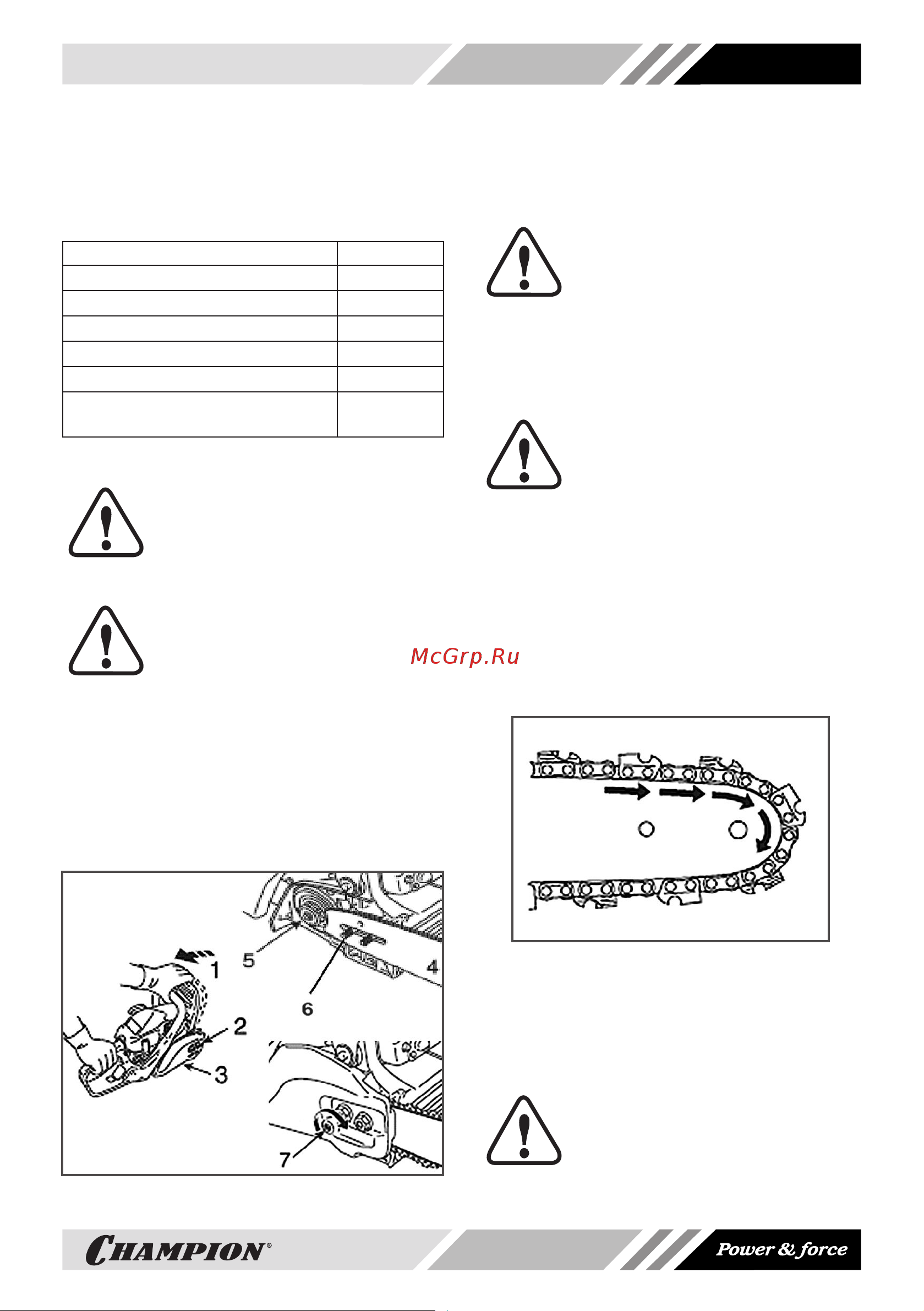

![Champion 237-16 [11/36] Сборка](/views2/1398989/page11/bgb.png)
11
8. СБОРКА
Комплектность бензопилы приведена в
Таблице 1.
ТАБЛИЦА 1
Комплектность Количество
Бензопила 1
Руководство по эксплуатации 1
Шина направляющая 1
Цепь пильная 1
Ключ свечной 1
Отвертка для настройки
карбюратора
1
УСТАНОВКА ЦЕПИ И ШИНЫ
ВНИМАНИЕ!
Для работы используйте
шины и цепи, рекомендован-
ные заводом-изготовителем
для данной модели бензопилы.
ОСТОРОЖНО!
Все работы по установке и
регулировке цепи выполняйте
в защитных перчатках.
Для установки цепи и шины сделайте
следующее:
1. Перед установкой шины и цепи убе-
дитесь в том, что тормоз цепи нахо-
дится в расторможенном положении.
Для этого рукоятку тормоза 1 (Рис.2)
потяните на себя до щелчка.
Рис. 2 Установка шины
2. Открутите гайки 2 и снимите крышку
шины 3 (Рис. 2).
ПРИМЕЧАНИЕ!
Для снятия крышки шины с
пилы может потребоваться
небольшое усилие.
3. Установите шину 4 пазом на шпильки
крепления шины 6 и передвиньте ее
в сторону муфты сцепления 5 для об-
легчения установки цепи (Рис. 2).
ВНИМАНИЕ!
Перед установкой шины уда-
лите транспортировочные
шайбы со шпилек шины (если
предусмотрено конструкцией). Шайбы
предназначены только для транспор-
тировки бензопилы.
4. Установите пильную цепь как пока-
зано на Рис. 3. При установке цепи
следите за тем, чтобы режущая кром-
ка зуба была расположена вперед по
ходу движения цепи, т.е. по часовой
стрелке.
Рис. 3 Установка пильной цепи
5. Вращая шестерню натяжителя цепи 7
(Рис. 2) против часовой стрелки, уста-
новите палец натяжителя в крайнее
левое положение. Установите на ме-
сто крышку шины 3 (Рис. 2).
ВНИМАНИЕ!
При установке крышки следи-
те за тем, чтобы палец натя-
жителя цепи совпал с отвер-
стием в направляющей шине.
