13
9. ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ
МЕХАНИЧЕСКИЙ ИНЕРЦИОННЫЙ
ТОРМОЗ ЦЕПИ
Бензопила оборудована механическим
инерционным тормозом цепи, который
уменьшает вероятность травмы из-за от-
скока или отдачи.
В случае возникновения отскока, при
резком поступательном движении пилы
вверх/назад, под действием сил инер-
ции рукоятка тормоза движется вперед
и преодолевая усилие пружины активи-
рует тормозной механизм. Барабан сце-
пления мгновенно блокируется и цепь
останавливается. В экстренных случаях
тормозной механизм можно включить
вручную, нажав при этом на ручку тормо-
за вперед.
ПРЕДУПРЕЖДЕНИЕ!
Для нормальной работы ме-
ханизм тормоза должен со-
держаться в чистоте и быть
в исправном состоянии. Ручка тормоза
не должна иметь трещин и сколов. Тор-
моз цепи не гарантирует полную без-
опасность при отскоке, если пилой ра-
ботать небрежно. Всегда проверяйте
исправность тормоза цепи перед нача-
лом работы и, периодически, во время
работы.
ВНИМАНИЕ!
Ручка тормоза должна фикси-
роваться в обоих крайних по-
ложениях. Не эксплуатируйте
бензопилу, если рычаг не фиксируется
в крайних положениях, либо не переме-
щается ни в одно из положений. Обра-
титесь в сервисный центр для устра-
нения неисправности.
Тормоз цепи выключен (цепь может вра-
щаться), когда ручка тормоза взведена
(Рис. 6А).
Тормоз цепи включен (цепь не имеет воз-
можности вращаться), когда ручка тор-
моза находится в отжатом положении
(Рис. 6В).
A
B

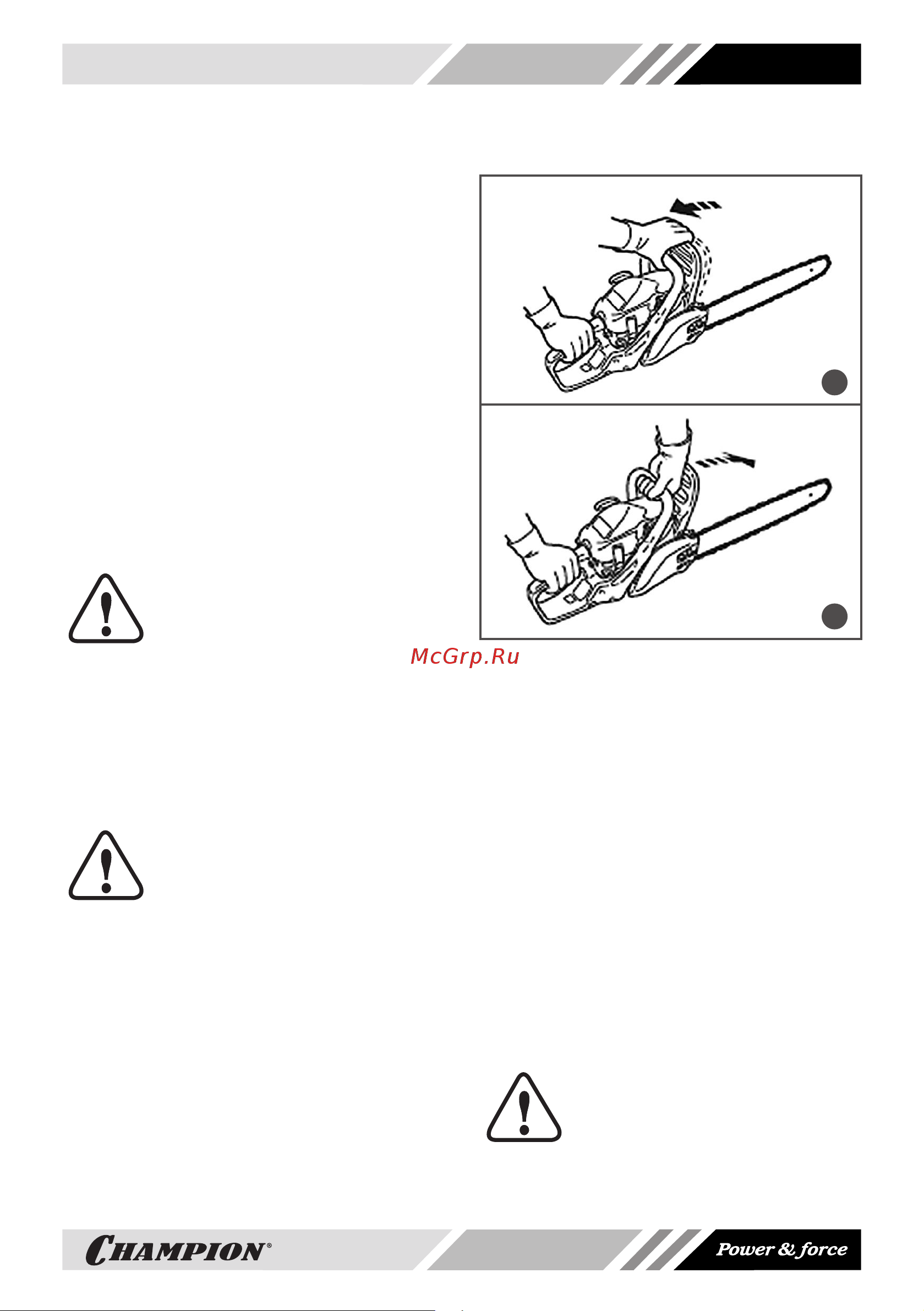

Рис. 6 Проверка механического тормоза
цепи
Проверка исправности механического
тормоза цепи проводится на работающей
бензопиле. Для проверки необходимо:
1. Положить бензопилу на землю.
2. Удерживая пилу обеими руками, уве-
личить скорость двигателя с помо-
щью курка газа.
3. Используя тормоз цепи, переместить
левое запястье от себя и нажать им
на ручку тормоза, не отпуская рукой
переднюю рукоятку пилы (Рис. 6В).
4. Цепь должна сразу остановиться.
5. Отпустите курок газа, пила будет ра-
ботать на холостом ходу.
6. Взведите ручку тормоза (Рис. 6А).
ВНИМАНИЕ!
Если цепь не останавливает-
ся сразу, следует обратиться
в авторизованный сервисный
центр CHAMPION для ремонта.
