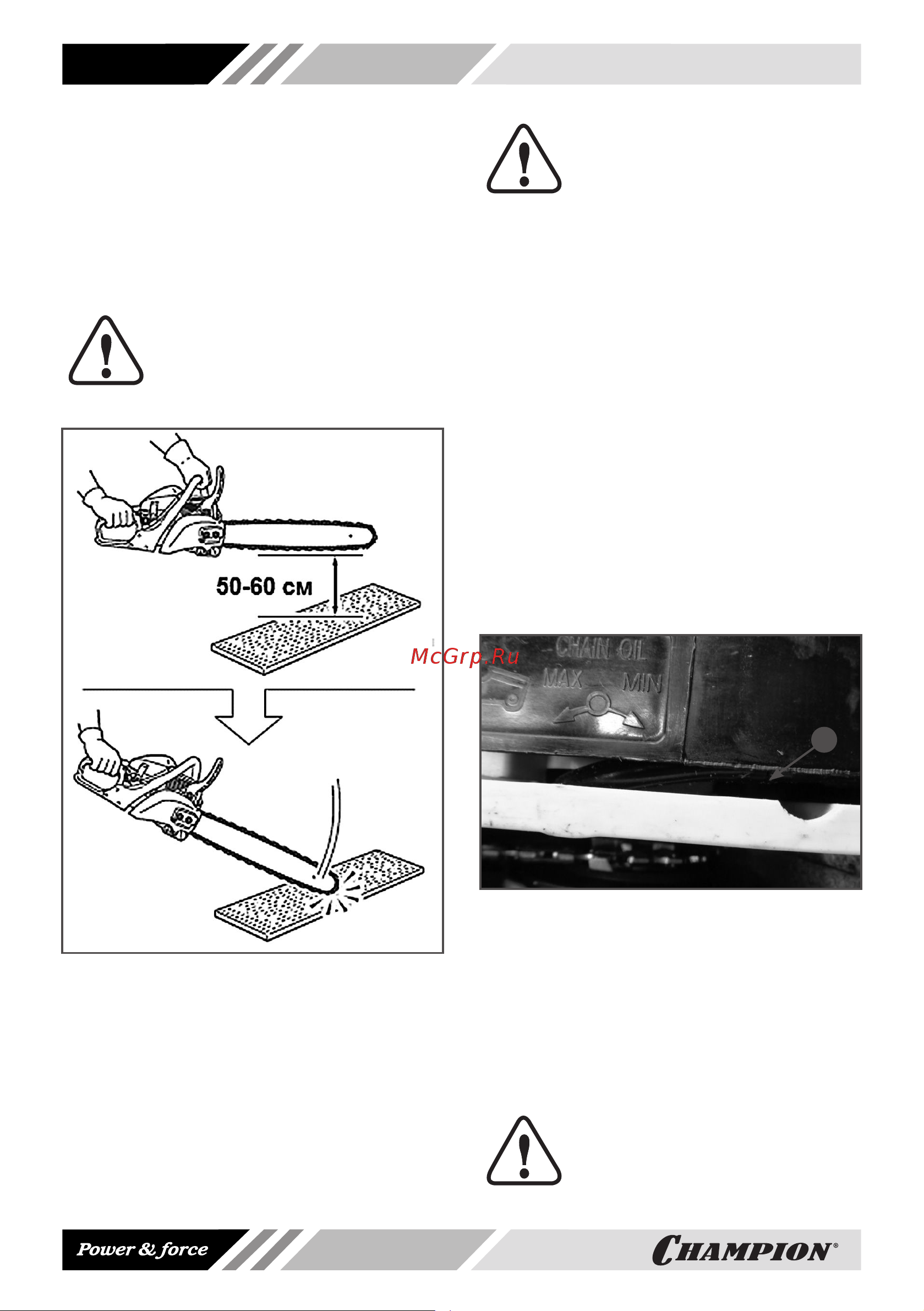

Champion 237-16 [14/36] Смазка направляющей шины и пильной цепи
![Champion 237 [14/36] Смазка направляющей шины и пильной цепи](/views2/1398989/page14/bge.png)
14
Проверка исправности инерционного
тормоза цепи проводится на неработаю-
щей пиле следующим образом.
1. Возьмитесь за переднюю и заднюю
рукоятку пилы и держите ее так, что-
бы она располагалась на высоте 50-
60 см от испытательной поверхности
(Рис. 7).
ПРИМЕЧАНИЕ:
В качестве испытательной
поверхности используйте ма-
териал из мягкой древесины,
чтобы удар не повредил пильную цепь.
Рис.7 Проверка инерционного тормоза
2. Легко придерживая правой рукой за-
днюю рукоятку пилы, аккуратно убе-
рите левую руку с передней рукоятки.
При этом пила, вращаясь относи-
тельно задней рукоятки, упадет вниз
и ударится концом шины об испыта-
тельную поверхность.
3. Инерция движения передвинет рычаг
тормоза цепи и включит тормоз цепи.
ВНИМАНИЕ!
Работа при включенном тор-
мозе цепи (цепь заторможена)
приводит к повреждению де-
талей бензопилы и не подлежит ремон-
ту по гарантии.
СМАЗКА НАПРАВЛЯЮЩЕЙ ШИНЫ
И ПИЛЬНОЙ ЦЕПИ
Бензопила оборудована регулируемой
автоматической системой подачи масла
на шину и цепь.
1. Система автоматически подает необ-
ходимое количество масла к шине и
цепи.
2. При увеличении оборотов двигателя,
увеличивается количество подавае-
мого масла к шине.
3. Количество масла можно корректиро-
вать с помощью регулировочного вин-
та 1, который находится снизу бензо-
пилы (Рис. 8).
1
Рис. 8 Винт регулировки подачи масла
4. Объем масляного бака рассчитан та-
ким образом, чтобы при полной вы-
работке топливного бака в масляном
баке оставалось небольшое количе-
ство масла.
5. Пильная цепь и направляющая шина
должны постоянно смазываться во
время работы.
ВНИМАНИЕ!
Запрещается работать без
смазки направляющей шины и
пильной цепи. Работа, даже
