21
ти минимум на 3 метра от ствола, на
тот случай, если во время падения
комель дерева отскочит в сторону
(Рис. 13).

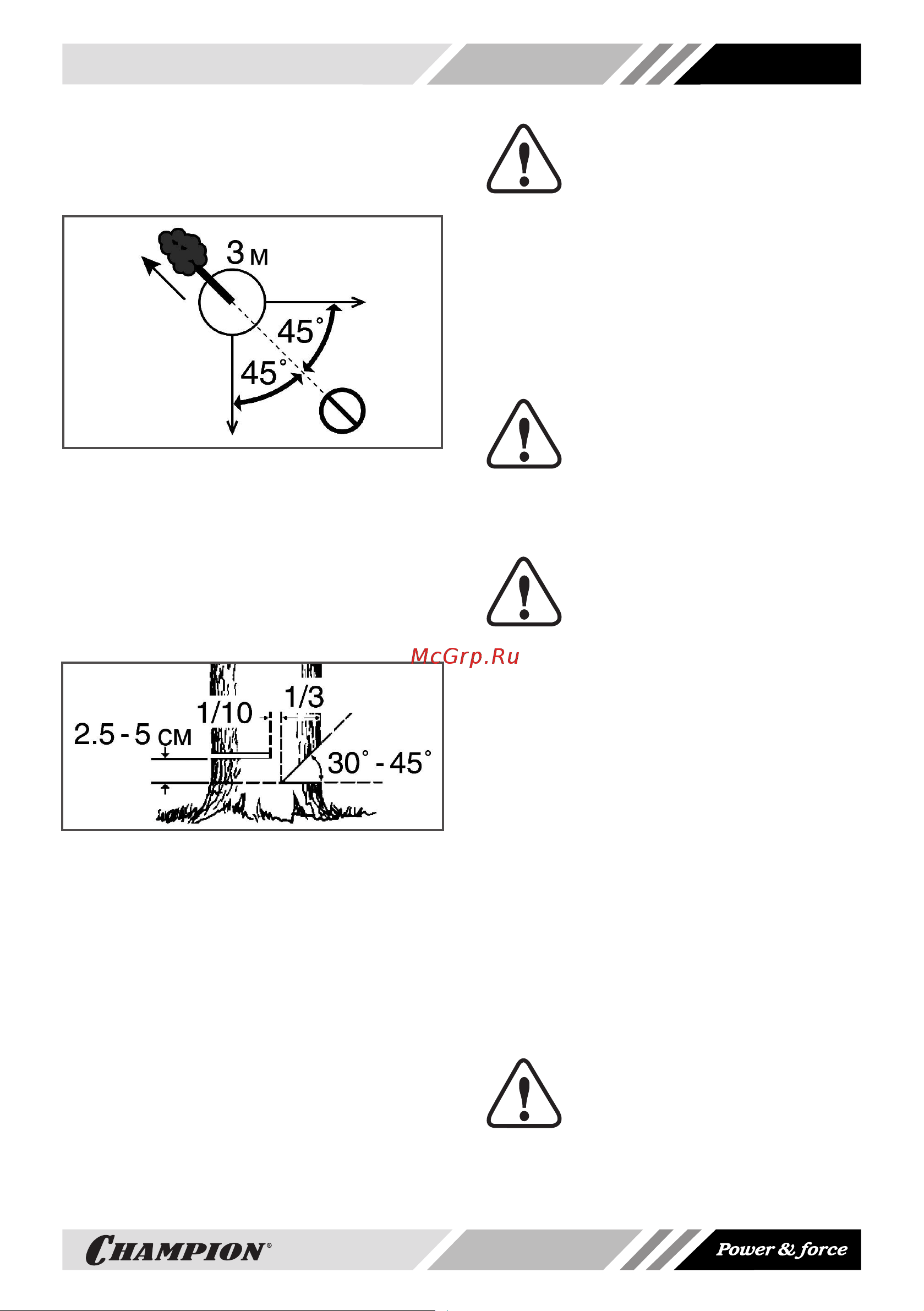

Рис.13 Расчет пути отхода при валке
дерева
4. Выберите направления падения де-
рева. Для этого следует учесть силу и
направление ветра, естественный на-
клон дерева, равномерность распре-
деления веток в кроне дерева. Начни-
те пилить с той стороны дерева, куда
оно должно упасть (Рис. 14).
Рис.14 Расположение запила и пропила
5. Сделайте запил с той стороны, куда
должно упасть дерево. Глубина запи-
ла примерно 1/3 диаметра ствола под
углом 30-45°.
6. Сделайте основной валочный пропил
с противоположной стороны, выше
основания запила на 2,5-5 см.
7. Между основным пропилом и запи-
лом должно оставаться недопил при-
мерно 1/10 диаметра ствола. Вставь-
те своевременно в пропил валочный
клин. Недопил действует как шарнир
и позволяет контролировать падение
дерева.
ОСТОРОЖНО!
Ни в коем случае не делайте
основной пропил насквозь до
запила, так как вы не сможете
контролировать направление падения
дерева.
Когда дерево начинает падать, заглуши-
те двигатель бензопилы, положите ее на
землю и быстро отойдите в намеченную
сторону.
ОБРЕЗКА СУЧЬЕВ И ВЕТВЕЙ
ОСТОРОЖНО!
Будьте особенно вниматель-
ны при обрезке сучьев и вет-
вей вблизи электрических
проводов. Перед началом работы убе-
дитесь в отсутствии электрического
тока в проводах.
ВНИМАНИЕ!
Не работайте бензопилой
выше уровня груди.
1. Не отпиливайте ветку, на которую
опираетесь.
2. Будьте внимательны, чтобы носок
пильной шины не коснулся других ве-
ток.
3. Крепко удерживайте бензопилу двумя
руками.
4. Во время работы не держите пилу
шиной вертикально вверх.
5. Ветки, на которые опирается дерево,
отпиливайте в последнюю очередь.
6. При отпиливании веток под ствол де-
рева подкладывайте опоры.
РАСКРЯЖЕВКА ДРЕВЕСИНЫ
Раскряжевка — это распиливание брев-
на или поваленного дерева на части.
ВНИМАНИЕ!
При раскряжевке всегда стой-
те на возвышенности по от-
ношению к дереву. Никогда не
стойте на дереве.
